产品介绍

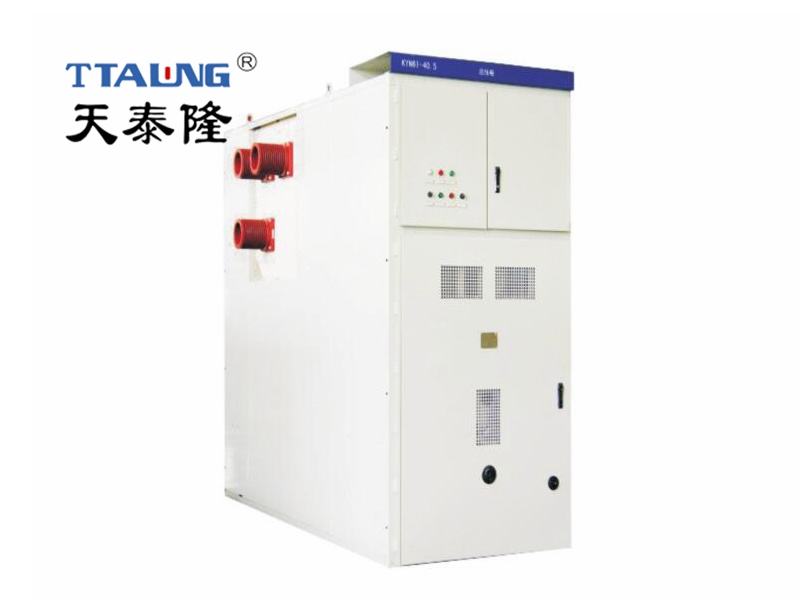

KYN61-40.5铠装移开式交流金属封闭开关设备系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用，对电路起到控制、保护和检测等功能，还可以用于频繁操作的场所，具备完善的“五防”功能。

电气五防为:

1、防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。）

2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作）

3、防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）

4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）

5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室）电气二次防误闭锁与微机防误闭锁共同运行的必要性开关柜应具有五防的功能：开关柜真正完全机械五防联锁。即防止误分误合断路器；防止带负荷推入或拉出断路器小车隔离插头；防止带电合接地开关；防止接地开关在合闸位置送电；防止误入带电间隔。具体要求如下：

a 断路器在合闸位置时，断路器手车拉不出。

b 断路器在合闸状态下，断路器手车不能从实验位置推入。

c 断路器手车在运行位置时，接地开关不能合闸。

d 接地开关在合闸或分闸未到位时，断路器手车不能从实验位置推入。

e 断路器手车一次隔离插头不到位，断路器不能合闸。

f  断路器手车在移动过程中，断路器不能合闸。

g 断路器手车与控制回路插头应闭锁。当断路器手车处于工作控制回路的插头不能拔出。

h 接地开关处于合闸状态时，断路器手车不能从试验位置推进工作位置。

i 接地开关处于合闸状态下，电缆室门才能被打开；带电时，电缆室门不准打开。

j  带电显示与接地开关闭锁。

k 断路器应有防跳功能，在一次指令下只能合闸一次。

产品技术特点

（1）柜体采用**冷轧钢板组装而成，精度高，易于批量生产。

（2）配用全新型复合绝缘真空断路器，断路器采用手车落地式结构，并具有互换性好，更换简单的特点。

（3）手车架中装有丝杆螺母推进机构可轻松移动手车，并能防止误操作而损坏推进机构。

（4）所有的操作均在柜门关闭状态下进行。

（5）主开关、手车、柜体之间的联锁均采用强制性机械闭锁方式，满足"五防"功能。

（6）断路器室、母线室和电缆室上方均设有泄压盖板。

（7）主回路采用绝缘母线，相间及连接头配用阻燃材料注塑而成的绝缘套，主母线为分段母线，相邻柜间；用母线套管隔开，能有效防止事故蔓延。

（8）电缆室空间充裕、可连接多根电缆。

适用范围

主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和检测。

技术参数

额定电压：40.5KV

额定短时耐受电流（4S）:20/25/31.5 KA

额定短路开断电流：20/25/31.5 KA

额定峰值耐受电流：50/63/80 KA

额定短路关合电流：50/63/80 KA

额定电流：1250-2500 A

防护等级：IP4X A

外形尺寸（宽*深*高）1400*2800（3000）*2800（括号内数字为SF6手车方案）
