产品介绍

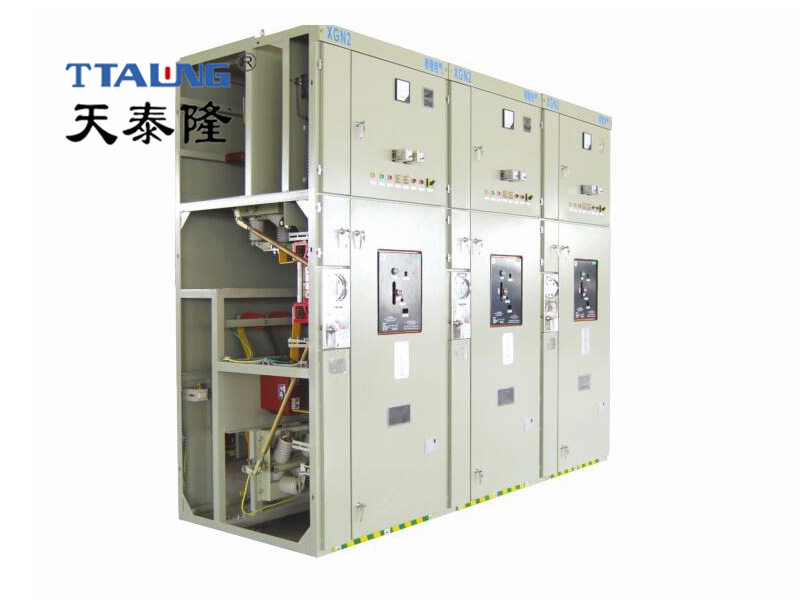

HGN-12型单元式交流金属封闭开关设备（以下简称单元柜），是公司引进国外**技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一带高压电器产品。经严格的型式试验和长期试运行考核，各相性能指标全部达到IEC298和GB3906标准。。柜体采用进口覆铝锌板经数控机床加工后铆接而成，防护等级达到IP3X，并有可靠的机械联锁和防误操作功能。本品具有体积小，重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等极其显著的特点。
产品技术特点
该产品吸收了国外的**技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12kv三相交流电50hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，
适用范围
可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
技术参数
序号 | 名称 | 单位 | 参数 | ||
1 | 额定电压 | kV | 12 | ||
2 | 主母线额定电流 | A | 630 | ||
3 | 额定电流 | A | 630 | ||
4 | 额定频率 | Hz | 50 | ||
5 | 额定短时耐受电流 | kA | 25 | ||
6 | 额定短路持续时间 | s | 3 | ||
7 | 额定峰值耐受电流 | kA | 63 | ||
8 | 额定短路关合电流 | kA | 63 | ||
9 | 额定有功负载开断电流 | A | 630 | ||
10 | 额定闭环开断电流 | A | 630 | ||
11 | 额定电缆充电开断电流 | A | 10 | ||
12 | 额定绝缘水平 | 额定雷电冲击耐受电压（峰值） | 相间，相对地, | kV | 75 |
断口 | 85 | ||||
1min工频耐受电压（有效值） | 相间，相对地 | 42 | |||
断口 | 48 | ||||
13 | 主回路电阻 | μΩ | ≤400 | ||
14 | 机械寿命（负荷开关） | 次 | 5000 | ||
机械寿命（接地开关） | 2000 | ||||
15 | 辅助回路1min工频耐受电压 | kV | 2 | ||
16 | SF6气体额定压力(20℃表压) | MPa | 0.045 | ||
17 | 防护等级 | IP3X | |||
高压限流熔断器性能、参数见表
型号 | 额定电压 | 熔断器额定电流 | 熔断件额定电流 | 额定开断电流 |
XRNT | 12KV | 40 | 6.3，10，16，20，25，31.5，40 | 31.5 |
XRNT | 100 | 50，63，71，80，100 | 31.5 | |
XRNT | 125 | 125 | 31.5 |
避雷器性能参数见表
型号 | 额定电压 | 系统运行电压 | 直流1mA参考电压 | 放电电流残压 |
HY5WZ－17/50 | 17KV | 11.5KV | 不小于24 | 50KV |
