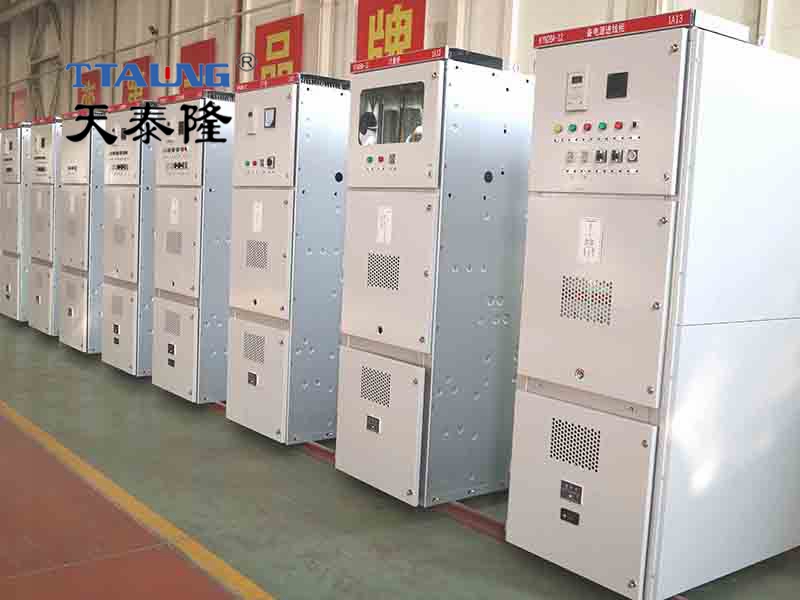

产品介绍
KYN28A—12型铠装移开式交流金属封闭开关设备（以下简称KYN28-12开关柜），适用于 3.6～12kV 三相交流 50Hz 单母线分段系统的成套配电装置，具有“五防”功能。主要用于发电厂、工矿企事业配电以及电力系统的二次 发配电所的受电、送电及大型高压电动机的起动等，对其实行控制、保护、监测之用。本开关柜满足 IEC60298、GB3906 等标准要求，具有防止带负荷推拉断路器手车、防止误分误合断路 器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，可配用真空断路器，实为一种性能优越的配电装置。开关柜的可移开部分可配置真空断路器和真空接触器等元器件。
产品技术特点
(1).柜体结构采用敷铝锌板经多重折弯组装而成。
(2).各小室均完全金属铠铠装及彻底分隔。
(3).所有设备的操作均在柜门关闭状态下进行。
(4).柜壳密封性好，防止设备受杂物和虫害侵入。
(5).更换断路器非常简单，手车互换性好。
(6).柜体可靠墙安装，柜前维修，减少占地面积。
(7).电缆室有充裕空间，可联接多根电缆。
(8).透过面板门，极易观察到电缆室安装情况。

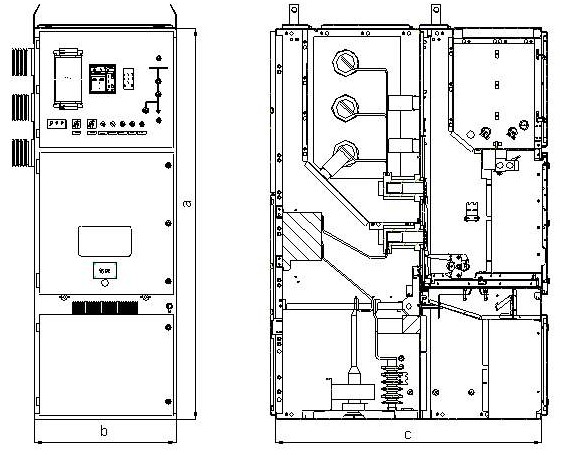

产品结构
开关柜由固定的柜体和可抽出式部件(简称小车)两大部分组成。柜的外壳和各功能单元的隔板选用敷铝锌钢板，经多重折边工艺装配组合而成。开关柜由接地的钢板分隔成断路器室、母线室、电缆室、低压室。各高压小室均设有独立的通向柜顶的排气通道。当断路器或母线发生内部 故障电弧时，伴随电弧的出现，开关柜内部气压 升高，顶部的压力释放金属板将被自动打开，排 出气体并释放压力，确保开关柜不被破坏及保护操作人员的安全。

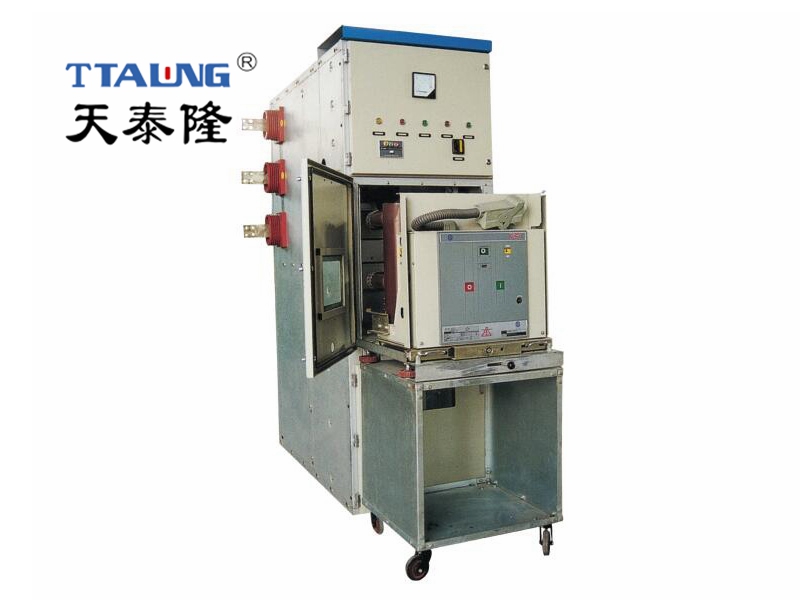

● 抽出式小车
小车骨架用冷轧钢板经数控机床加工后组装而成。根据用途，小车可分为断路器小车、电压互感器小车、计量小车、隔离小车、熔断器小车、避雷器小车等，同种规格的小车可以自由互换。小车在柜内有“隔离/试验”和“工作”位置，每一位置均设有定位装置，以保证小车联锁可靠，在移动小车时，**先解除联锁，且确保断路器在小车移动之前处于分闸状态。
小车设有手动操作机构。带有弹簧触头系统的一次动触头装在断路器的极柱上，当小车刚进入开关柜时的锁定位置即是“隔离/试验”位置， 此时小车通过底盘车底部的接地铜排已可靠地连接到开关柜的接地系统。透过门上的观察窗能看到小车在柜内的位置。断路器的弹簧机构的控制和其分合闸等指示器均设在小车的面板上，以方便操作。其它类型的小车也具有类似性能。
● 断路器隔室
在断路器隔室内安装了特定的导轨，供小车在“工作”位置和“隔离/试验”位置之间移动。 活门由金属板制成，安装在断路器室的后壁上。 断路器室与主母线室和电缆室间的隔板上安装有主回路静触头盒，当小车在“隔离/试验”位置 时，主回路静触头与动触头被活门隔离；当小车进入“工作”位置时，活门自动打开，使动、静触头顺利接通。开关柜能在柜门关闭的情况下通过摇把操作小车，通过观察窗可以看到小车在柜内所处的位置。若是断路器小车，能看到断路器的合分状态以及储能/释能状态。
● 电缆联接隔室
电缆隔室内安装电流互感器、电压互感器、接地开关及避雷器。其门上装有可靠的联锁装置。
● 防止误操作联锁装置
开关柜具有可靠的联锁装置，为操作人员与设备提供可靠的安全保障，其功能如下： a）当接地开关处于分闸位置时，小车才能从“隔离/试验”位置移至“工作”位置；断路器隔室电缆联接隔室防止误操作联锁装置 b）当小车处于“隔离/试验”位置时，接地开关才能进行分合闸操作； c）断路器小车只有在“试验”或“工作”位置时，才能分合断路器； d）断路器在合闸状态下，断路器小车不能从“隔离/试验”位置移动到“工作”位置或从“工作”位置移动到“隔离/试验”位置； e）小车在“工作”位置时，二次插件被锁定不能拔下； f）通过机械联锁和电气联锁使电缆室后门在接地开关关合时才能打开；反过来电缆室后门关好后才能分接地开关，且只有当电缆室后门关好后断路器才能合闸。
特殊工作条件
对特殊工作条件，必须向制造厂咨询。制造厂与用户应就特殊工作条件取得一致意见。
已考虑安装场所的海拔高于1000m时，空气介质强度的降低对绝缘水平的影响。
若环境温度超出极限值，在母线和分支母线的设计上加以补偿或限制载流量。在柜内安装通风装置将有利于开关柜的散热。
注意事项：
若开关柜运行地区的湿度较高，温度波动速度较快且幅度较大，开关柜在这种气候环境下运行，就有凝露的危险，因此开关柜在备用和运行状态下，用户应保证加热器全天侯投入！但在大电流运行中，可以不投入。
开关柜电气参数
额定电压 | kV | 12 | |
额定绝 缘水平 | 1min工频耐压（有效值） | kV | 42 |
雷电冲击耐压（峰值） | kV | 75 | |
额定频率 | Hz | 50 | |
主母线额定电流 | A | 630,1250,1600，2000，2500，3150，4000 | |
分支母线额定电流 | A | 630，1250，1600，2000，2500，3150，4000* | |
4秒热稳定电流（有效值） | kA | 16，20，25，31.5，40** | |
额定动稳定电流（峰值）*** | kA | 40，50，63，80，100 | |
*需装备通风装置 **40 kA为3秒 ***仪用互感器的短路容量应单独考虑
耐内部故障电弧性能
KYN28-12开关柜在设计上已考虑到开关柜内部故障电弧的问题，根据GB3906和IEC298进行了严格的试验，能有效地保证设备及操作人员的安全。
适用范围
KYN28A-12铠装移开式交流金属封闭开关设备，于三相交流50HZ、12kV电力系统，主要应用于发电厂、变电所及工矿企业、铁路运输、高层建筑的变配中作为接受和分配电能之用。
技术参数
开关设备技术参数
项 目 | 单位 | 数 据 | |
额 定 电 压 | kV | 12 | |
额 定 频 率 | Hz | 50—60 | |
额定绝缘水平 | 1min 工频耐受电压 | kV | 42（相间、相对地） 48（隔离断口） |
雷电冲击耐受电压 | kV | 75（相间、相对地） 85（隔离断口） | |
主 母 线 额 定 电 流 | A | 630、1250、1600、2000、2500、3150 | |
额 定 短 时 耐 受 电 流（4S） | kA | 16、25、31.5、40 | |
额 定 峰 值 耐 受 电 流 | kA | 40、63、80、100 | |
VS1 系列 真空断路器技术参数
项 目 | 单 位 | 数 据 | ||
VD4 | VS1 | |||
额 定 电 压 | kV | 12 | ||
额定绝缘 水平 | 1min 工频耐受电压 | kV | 42 | |
雷电冲击耐受电压 | kV | 75 | ||
额 定 频 率 | Hz | 50—60 | ||
额 定 电 流 | A | 630、1250、1600、2000、2500、3150、 4000 | ||
额定对称短路开断电流（有效值） | kA | 25、31.5、40 | ||
4S 热稳定电流（有效值） | kA | 25、31.5、40 | ||
额定动稳定电流（峰值） | kA | 63、80、100 | ||
机械寿命 | 次 | 20000， 额定电流 1600~3150A 时，为 10000 | ||
自动重合闸操作顺序 | 分—0.3s—合分—3 min—合分 | |||
非自动重合闸操作顺序 | 分—180s—合分—180s—合分 | |||
合 闸 时 间 | ms | 50~80 | ≤70 | |
分 闸 时 间 | ms | 40~60 | ≤50 | |
燃 弧 时 间 | ms | 10~15 | ≤15 | |
开 断 时 间 | ms | 50~75 | ≤60 | |
当断路器用于控制 3～10kV 电动机时，若起动电流小于 600A，必须加金属氧化物避雷器， 其具体要求由用户与制造厂联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的 80%。
