产品介绍

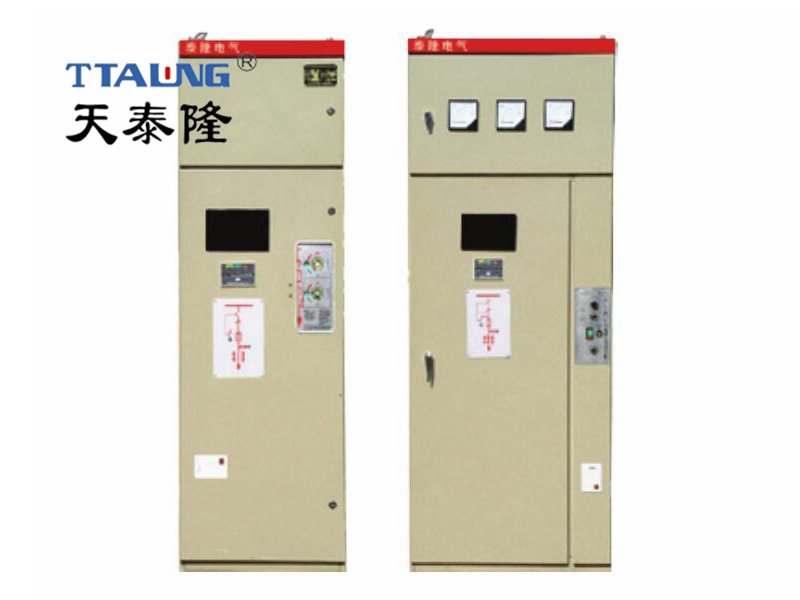

HXGN□-12型单元式交流金属封闭环网开关设备，适用于三相交流50HZ、10KV系统中接受与分配电能，柜内负荷开关可采用FN5、FN11、FN12、FN16、FN21型，该柜非常适合于环网供电或双回路辐射供电系统。也可装入箱式变电站中，是目前城农网改造中的理想设备。环网柜符合GB 3906和DL/T404的要求，具有“五防”功能。并通过了**高压电器质量监督检测中心全部型式试验。
产品技术特点
（1）环网柜由外壳、真空开关、接地开关、仪表室、母线及其它电气元器件和辅助元件组成。
（2）负荷开关布置在外壳的中上部，外壳由敷铝锌板折边弯后组装而成。
（3）环网柜内三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。
（4）仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关、指示灯等元件，在仪表室底部可装设二次回路的端子排等。
适用范围
环境温度：**高温度＋40℃，**低温度－15℃，且平均温度不
大于+35℃。
海拔：不超过1000m。
相对环境湿度：
日平均相对湿度不大于95%；
月平均相对湿度不大于90%；
日平均水蒸气压力不超过2.2kPa；
月平均水蒸气压力不超过1.8kPa。
周围空气：没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气和
盐雾的污染。
工作场所：来自开关设备和控制设备外部的振动或地动可以忽略。
电磁干扰：在二次系统中感应的电磁干扰的幅值不超过1.6kV。
技术参数
序号 | 名称 | 单位 | 参数 | ||
1 | 额定电压 | kV | 12 | ||
2 | 主母线额定电流 | A | 630 | ||
3 | 额定电流 | A | 630 | ||
4 | 额定频率 | Hz | 50 | ||
5 | 额定短时耐受电流 | kA | 25 | ||
6 | 额定短路持续时间 | s | 3 | ||
7 | 额定峰值耐受电流 | kA | 63 | ||
8 | 额定短路关合电流 | kA | 63 | ||
9 | 额定有功负载开断电流 | A | 630 | ||
10 | 额定闭环开断电流 | A | 630 | ||
11 | 额定电缆充电开断电流 | A | 10 | ||
12 | 额定绝缘水平 | 额定雷电冲击耐受电压（峰值） | 相间，相对地, | kV | 75 |
断口 | 85 | ||||
1min工频耐受电压（有效值） | 相间，相对地 | 42 | |||
断口 | 48 | ||||
13 | 主回路电阻 | μΩ | ≤400 | ||
14 | 机械寿命（负荷开关） | 次 | 5000 | ||
机械寿命（接地开关） | 2000 | ||||
15 | 辅助回路1min工频耐受电压 | kV | 2 | ||
16 | SF6气体额定压力(20℃表压) | MPa | 0.045 | ||
17 | 防护等级 | IP3X | |||
高压限流熔断器性能、参数见表
型号 | 额定电压 | 熔断器额定电流 | 熔断件额定电流 | 额定开断电流 |
XRNT | 12KV | 40 | 6.3，10，16，20，25，31.5，40 | 31.5 |
XRNT | 100 | 50，63，71，80，100 | 31.5 | |
XRNT | 125 | 125 | 31.5 |
避雷器性能参数见表
型号 | 额定电压 | 系统运行电压 | 直流1mA参考电压 | 放电电流残压 |
HY5WZ－17/50 | 17KV | 11.5KV | 不小于24 | 50KV |
