产品介绍

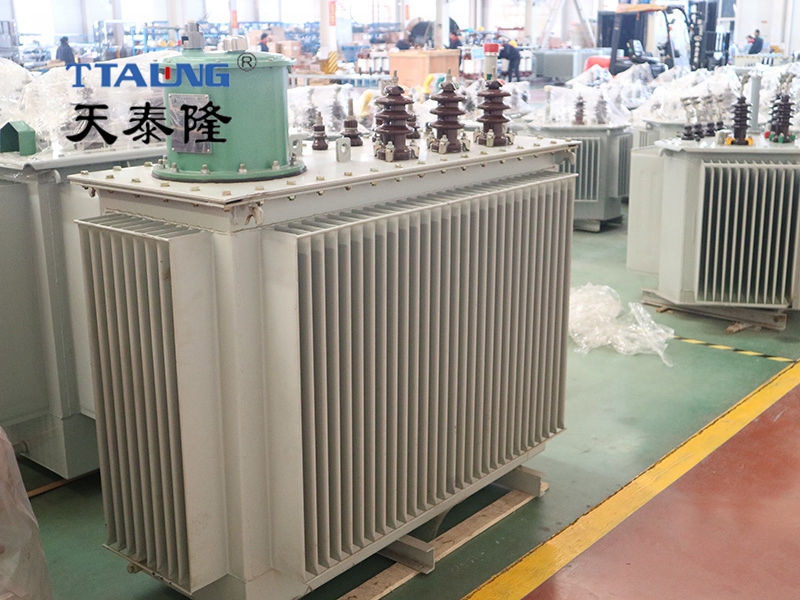

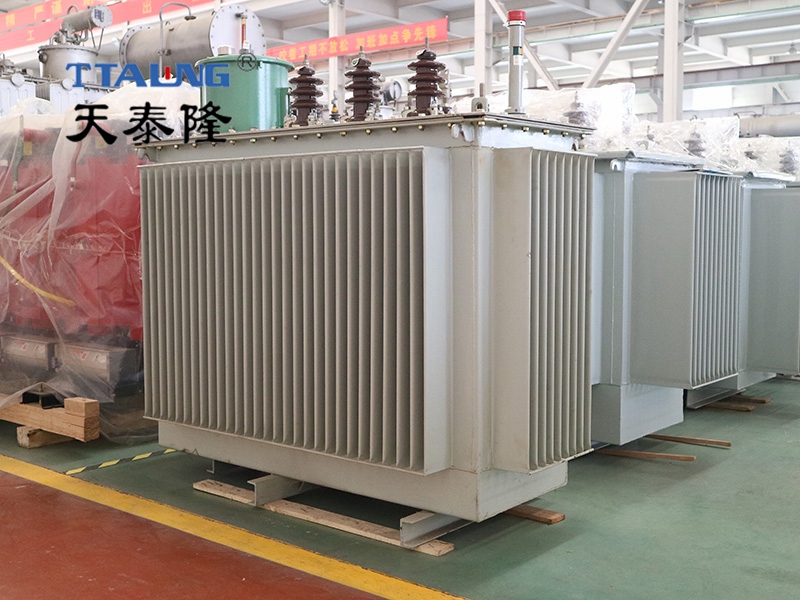

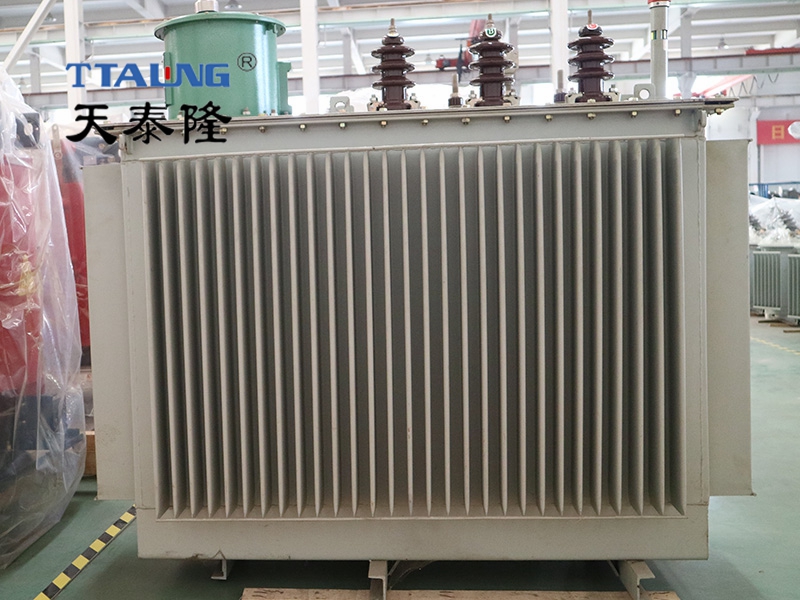

S□-M.ZT型智能有载调容调压变压器是一种具有大小两种额定容量，根据用户所带负荷大小由调容控制器自动检测判断，并通过特制的有载调容调压开关，在变压器不停电状态下，对变压器两种容量进行自动切换，实现对运行过程中变压器容量大小自动调整，从而实现两种额定容量运行方式自动转换的配电变压器。

产品特点

1、就地及远程电动停送电功能

       变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、近距离遥控停送电、远程无线遥控停送电功能。

2、自动调压功能

       变压器本体油箱内配置调压开关，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。调压分接范围为额定电压的±5%。

3、自动调容功能

变压器本体油箱内配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。

4、微机保护方式的过流及短路保护功能

       线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流和速断保护应采用微机保护方式，保护定值应连续可调，便于配合各级保护设备进行定值的精确整定，保证故障线路停电不波及上级开关跳闸。

 5、双级漏电保护功能

低压配电管理终端应具有漏电保护功能，与变压器本体内永磁机构真空开关和配电出线断路器配合，具备进线和出线双级漏电保护功能。

6、电能计量功能

设置独立密封的计量隔室，密封的主进线直接进入计量隔室，通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置。电表和计量电流互感器由用方自备。

7、无功补偿功能要求

      变压器配置独立箱体的无功补偿单元，单独配置分体安装。

      补偿方式采用共分结合优化补偿方式，其中分相补偿容量30kvar（1kvar×30路），三相共补容量30kvar（15kvar×2级）。

      共补电容投切开关应采用CJ19切换电容器接触器，自带抑涌流装置，有效抑制电容器投入时的涌流和切除时的过电压。

      分补电容器投切开关采用同步编码开关组，具有过零投切功能，投入无涌流，切除无弧光，投切无谐波污染。

     无功补偿控制器取样信号为三相电压、三相电流，根据电压、功率因数、无功功率综合判断自动补偿，避免投切振荡和补偿呆区。

8、GPRS无线“四遥”与配电监测

变压器智能监控单元应包含支持GPRS无线通讯和配电监测功能的低压配电管理终端，可将监测数据和运行状态实时远传给后台管理系统，支持GPRS方式遥控、遥信、遥调和调测“四遥”功能。

也可根据用户要求，自由组合成变压、调压、补偿，或者变压、调容、补偿，或者变压、调压、调容三合一配电变压器。

适用范围

S□-M.ZT型智能有载调容调压变压器适用于用电季节性强、负荷波动大、用电集中、年平均负载率低的场所。在我国农村，用电主要集中在夏秋两季，其它季节主要用于照明。农忙季节，变压器过载运行现象严重，而在用电淡季，负载率低，又出现了“大马拉小车”的现象。所以，有载调容调压变压器特别适用于农网改造中；另外，也适用于白天和夜晚用电负荷差异较大的住宅小区及企事业单位。

技术参数

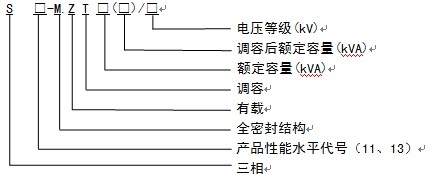

型号说明：

S11-M.ZT型智能有载调容调压变压器技术参数表

S13-M.ZT型智能有载调容调压变压器技术参数
