产品介绍

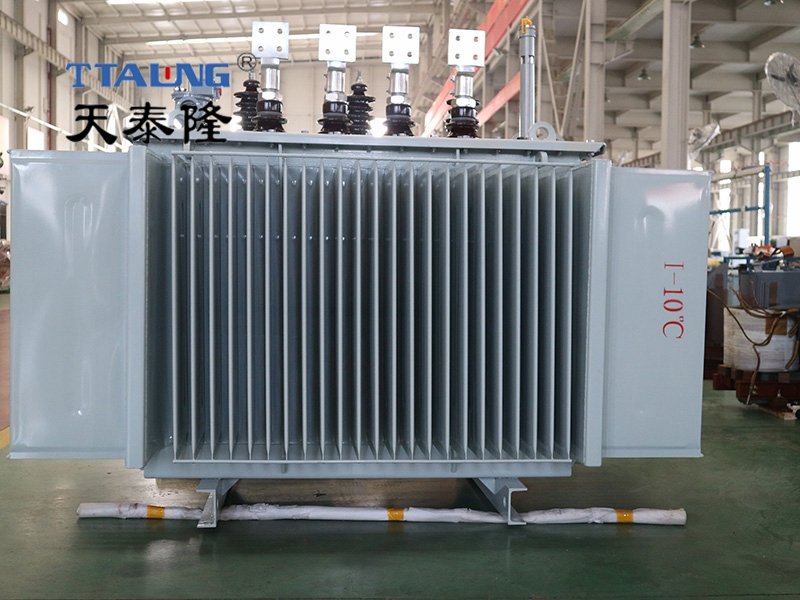

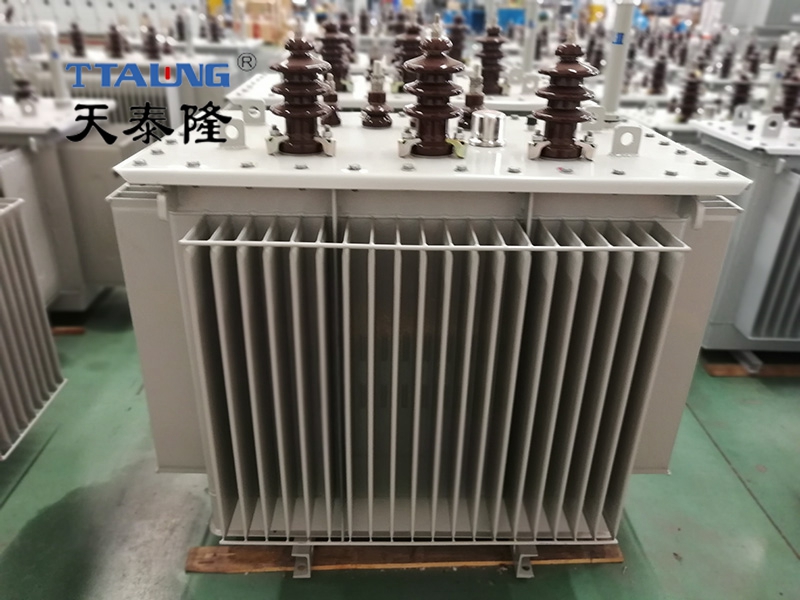

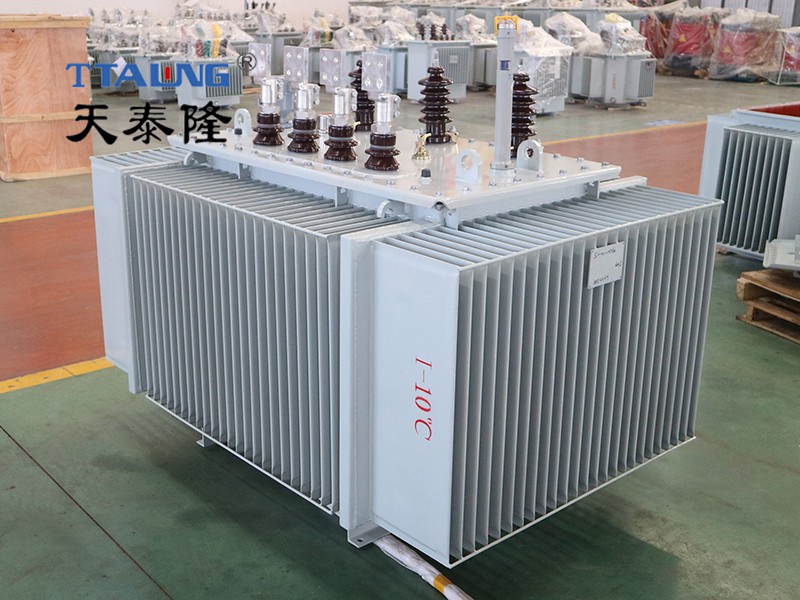

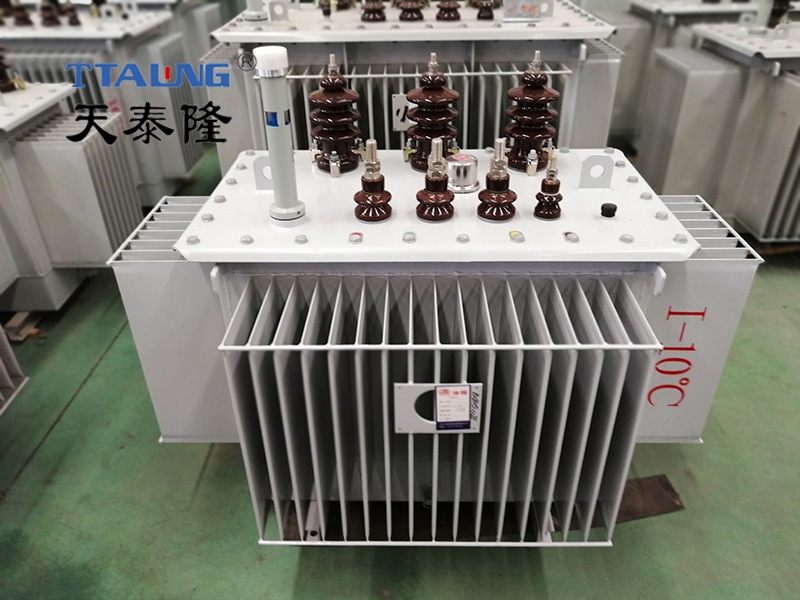

S□-M系列油浸式全密封配电变压器铁心选用**高导磁晶粒取向硅钢片，平面叠铁心结构，步进式多级接缝，空载损耗小、噪音低。箱体采用波纹油箱全密封结构。成品采用真空注油工艺。该系列产品具有外形美观、性能优良、免维护、结构合理、工艺**、产品性能稳定可靠等特点，是新一代节能环保型产品。

产品特点

1.铁芯选用**冷轧取向硅钢片，利用自动横剪工艺和应用阶梯接缝（Step-Lap）**新工艺制造，改善了磁通密度在铁心内部的分布状况，减少铁心的振动能量，有效地降低了噪声，降低了损耗。

2.线圈选用高强度漆包线（或纸包线）卷绕，圆筒式（或饼式）结构，安匝分布均匀，绝缘结构合理，具有很强的抗短路能力。

3.变压器器身紧固采用防松结构，紧固部分带自锁防松螺母，采用了不吊芯结构，能保证长途运输后运行时不松脱。

4.波纹油箱的波纹片取代了储油柜，波纹片可以随变压器油体积的变化而涨缩，使变压器与大气隔绝，防止和减缓油的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

5.配有"遥测"信号温度计和压力释放阀，增强了变压器运行的可靠性

适用范围

配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz，三相**大额定容量2500kVA(单相**大额定容量833kVA，一般不推荐使用单相变压器)，可在户内(外)使用，容量在315kVA 及以下时可安装在杆上。

技术参数

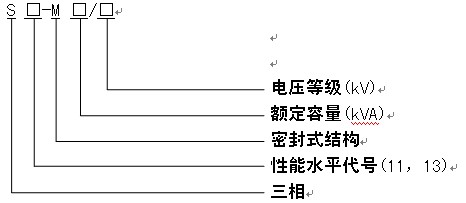

型号说明

S11系列30～2500kVA三相双绕组无励磁调压配电变压器技术参数
