产品介绍

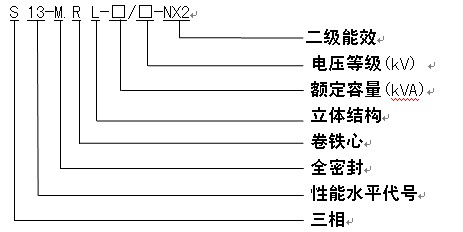

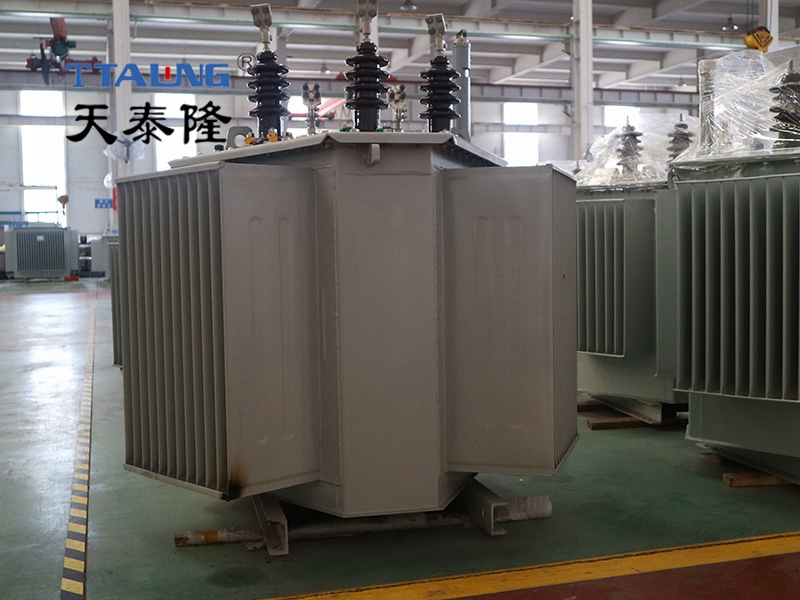

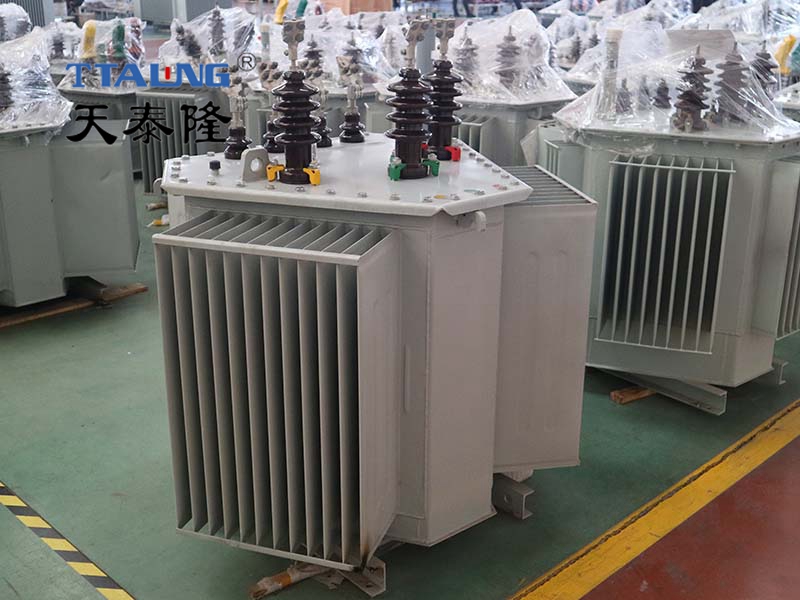

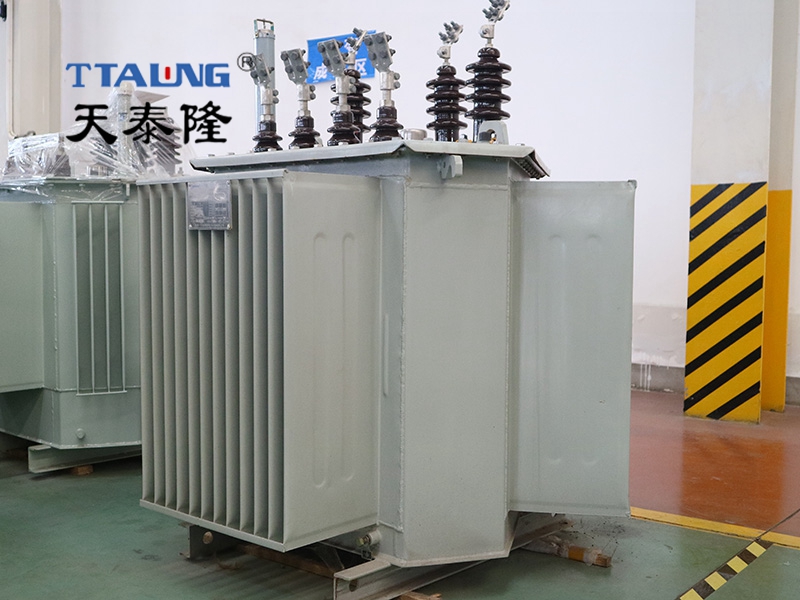

S13-M.RL系列油浸式立体卷铁心配电变压器采用立体卷铁心结构，三个心柱呈等边三角形立体排列，三相磁路平衡，突破了传统平面叠铁心的结构和工艺缺陷，技术性能更为显著。产品性能优良，结构更加合理，损耗低、抗短路能力强、噪音低，性能稳定可靠，属于**重点推荐的新型节能产品，应用前景广阔。

S13系列变压器与S11系列变压器相比，其空载损耗平均降低28.4％，空载电流平均下降70%，噪声平均下降7～10dB。其社会效益与经济效益是十分可观的。

产品特点

损耗低

按现行国际GB/T6451-1999《三相油浸电力变压器技术参数和要求》容量30-1600kVA，S13-M.RL系列空载损耗平均下降50%，负载损耗平均下降30%;S11-M.RL系列空载损耗平均下降30%负载损耗平均下降25%。

 空载电流低

由于卷铁心材质优良以及绕制加工特点，使空载电流显著降低。按现行国标GB/T6451-1999、S13-M.RL系列空载电流平均下降75%;S11-M.RL系列空载电流平均下降75%。

运行噪声低

按JB/T10088-1999噪声标准，S13-M.RL及S11-M.RL系列噪声均降低约7-9dB。

抗短路能力强

变压器器身整体成立体三棱柱形状，四周及中央均设置拉螺杆，与上下铁轭绝缘及层压木块构成一体，能有效抵御突发短路时的轴向，辐向机械应力。

结构特点

 铁心

采用材质性能不低于30ZH110冷轧硅钢片;三相三柱立体对称结构有**平衡的三相磁路;每组(卷)心片由薄钢带在专用铁心卷绕机上绕制，压力均匀紧实;铁心框片经真空退火处理，消除应力，提高电磁性能;铁心表面涂环氧树脂漆，防潮，固化。

绕组

采用低氧铜材质的纸包铜扁线或QQ-2缩醛漆包圆铜线;低压线圈为双层或四层圆铜式或新螺旋式，或箔式。高压线圈为多层圆筒式;线圈油道为瓦楞结构，层间绝缘为双面点胶纸;低压及高压表面均加绕环氧树脂半粘性玻璃纤维带，增加机械强度。

器身、引线

采用绝缘纸板制作上下铁轭绝缘;采用层压木制作平衡垫块绝缘;采用层压纸板作引线支架;所有紧固件均为有效锁紧的防松螺母。

油箱

采用三角形结构的全密封波纹油箱，三相均设置波纹片以保证散热及补偿随油温变化而致油体积变化的膨缩体积;箱盖面上装有带压力释放阀的油位计便于加油及观察油面高度，及对变压器内部突发故障过压时释放压力安全保护。

工艺特点

1.产品采用层压木代替原结构的木平衡垫块，改进了线圈的支持平衡，提高了抗短路能力。

2.所有产品在箱盖上均增加压力释放阀，提高可靠性，易实现。

3.铁心结构型式：铁心采用立体卷铁芯结构，铁心柱截面为圆形，铁轭截面一律为半圆形。

4.绕组结构型式：高低压均为线绕结构，低压线圈外包无纬玻璃粘带：高压线圈外包紧缩带，层间绝缘采用高纯度、高密度绝缘点胶纸，能够保证制造。

5.变压器油箱采用全密封波纹油箱，实现了变压器去除储油柜，使变压器与大气完全隔离。

6.改进了工艺装备，新增了相应的设备，保证了产品质量，提高了工作效率，铁心加紧工装的完善、波纹油箱的制造等均保证了产品的质量。

适用范围

本产品适用于三相、50Hz、10kV电压等级的供配电系统，特别适用于城市配网、农网、动力和照明使用。

技术参数

S13系列30kVA～1600kVA三相双绕组无励磁调压配电变压器技术参数
