产品介绍

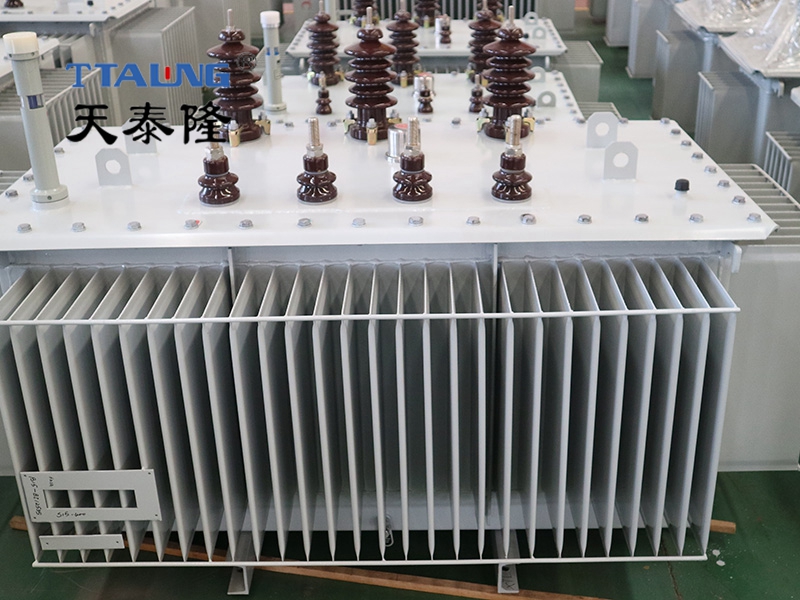

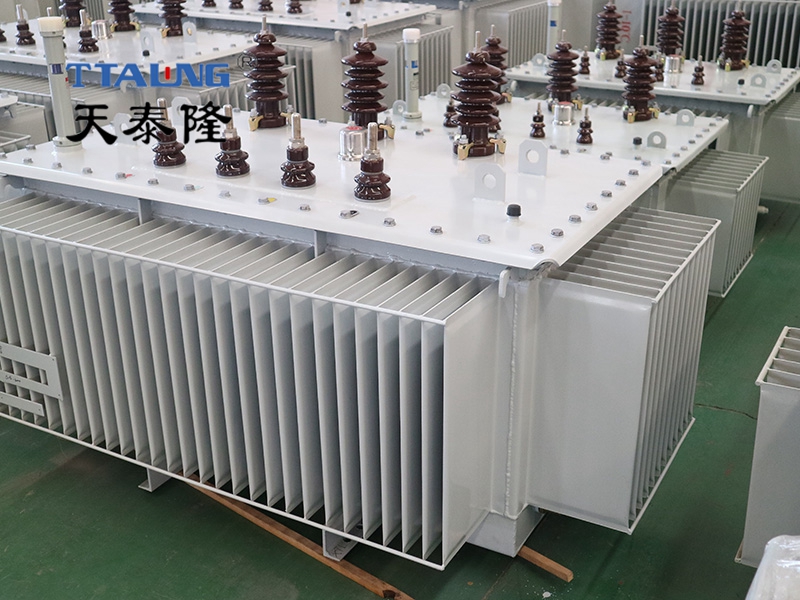

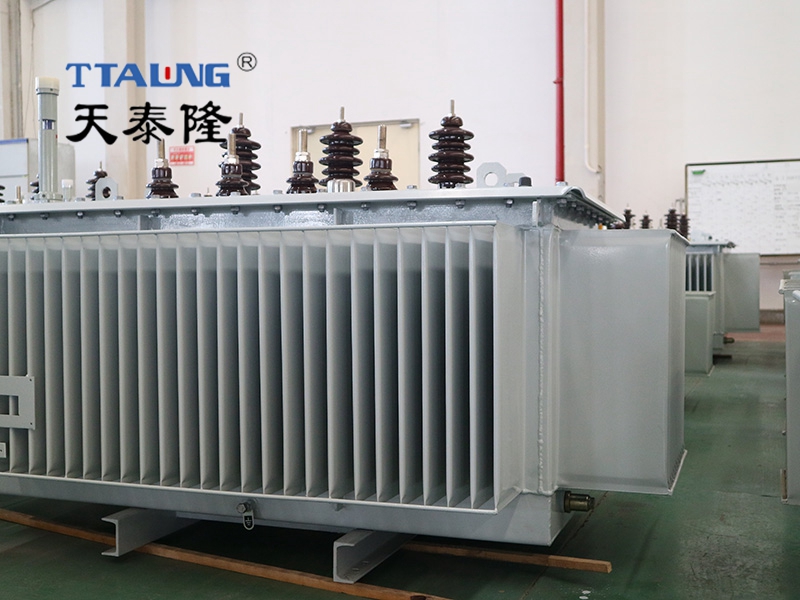

S(B)H15系列非晶合金铁心配电变压器是一种以非晶合金为导磁材料的配电变压器。非晶合金带材有非常好的导磁性能，单位重量损耗低。用非晶合金材料取代普通的冷扎硅钢片做变压器的铁心，空载损耗比S11系列降低65%左右，是节能效果非常显著的一种配电变压器，采用新工艺、新结构，具有技术**、结构合理、电气性能及机械性能良好、节能显著、运行可靠、不吊芯结构、免维修等优点，是环保节能的理想电气产品，是环保节能的理想电气产品，满足**颁布的《中国节能技术政策大纲》要求，属于**重点推荐的新型节能变压器产品，已广泛应用在国内、外电网上。

产品特点

1、铁芯的导磁材料采用非晶合金。非晶合金是以铁、硼等元素为原材料用急速冷却等特殊工艺，喷铸成带状薄片，使该物质的原子排列呈无序化的合金。由于非晶合金具有软磁特性，磁滞回线的面积很狭窄，它只需要很小的磁化功率，所以用非晶合金材料做成的变压器，其空载损耗也就很小。

2、铁芯采用非晶合金带材一般卷制成三相五柱结构，使其高度比三相三柱的低。截面为矩形，下轭可以打开便于线圈的套装。

3、低压绕组采用无氧铜导线同心矩形结构；高压绕组均采用同心矩形结构，使绕组的安匝分布平衡，漏磁小。高、低压线圈一起绕制采用导线张力装置，改进整形与压装等工艺，增强了机械强度和抗短路的能力。

4、器身装配、油箱结构、保护装置等方面类同S11全密封油浸式配电一压器，同样采用了不吊芯结构，采用真空干燥、真空滤油的工艺，采用波纹油箱，没有储油柜等结构。

5、该系列变压器的负载损耗与S11系列的负载损耗相同，然而空载损耗S(B)H15系列比S11系列下降65%。

6、在正常运行下不需要换油，大大降低了变压器维护成本和延长了使用寿命。

7、通过电能损耗、电能损耗成本、年节电费的计算，一般在五年内可以收回它对于S11硅钢片铁芯变压器所增加的投资成本。

适用范围

本产品适用于三相、50Hz、10kV电压等级的供配电系统，特别适用于城市配网、农网、动力和照明使用。

技术参数

SB(H)15系列30kVA～2500kVA三相双绕组无励磁调压配电变压器技术参数
