产品介绍

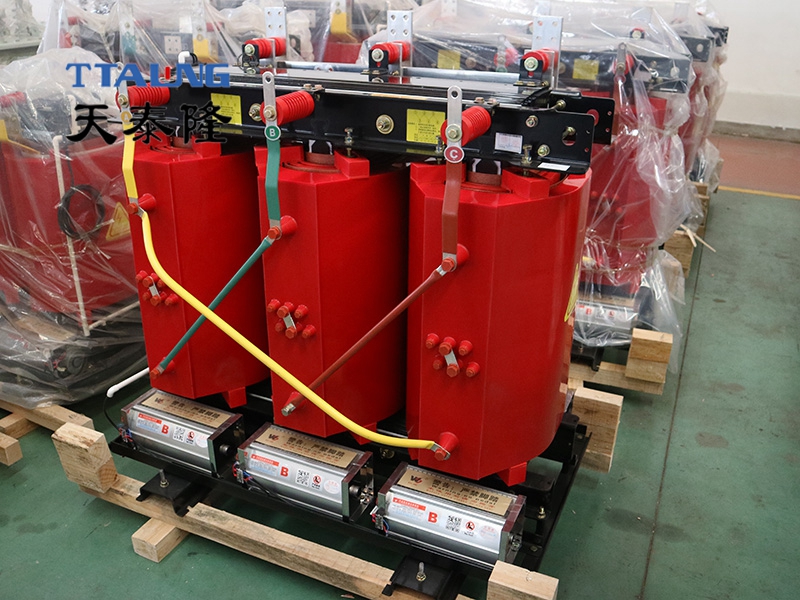

SC(B)□系列环氧树脂浇注干式变压器是各类干式变压器中性能较优的产品。产品采用低损耗硅钢片、阶梯步迭接缝、箔式绕组结构、计算机优化设计等新材料、新工艺、新技术，使变压器更加节能。采用低损耗硅钢片、阶梯步迭接缝、箔式绕组结构、计算机优化设计等新材料、新工艺、新技术。我公司研发的SCB10系列比原标准GB/T10228空载损耗降低30%，负载损耗降低15%，总损耗降低19%，并已经接近或部分超过国际**水平。其社会与经济效益十分可观。

高压绕组为薄绝缘结构，采用带填料树脂真空压力方式浇注。机械强度高，局部放电小，可靠性高；抗短路能力强，抗雷电冲击水平高；线圈表面光洁度高，线圈颜色为材料本色，产品更美观。

产品特点

1、本系列干式变压器的革新主要集中在节能、环保和性能参数的优化等方面。特别是降低损耗及声级水平更是取得了重大的进步。**的硅钢片剪切线，阶梯步进铁心接缝，合理的铁心线圈结构，使得新系列产品损耗值达到世界**水平。我公司生产的SCB10系列比原标准GB/T10228空载损耗降低30%，负载损耗降低15%，总损耗降低19%，并已经接近或部分超过国际**水平。

2、主要结构技术分析：

铁芯：铁心的导磁材料采用武钢生产的高导磁硅钢片，三相三柱叠铁心，全斜接缝，损耗低激磁电流小，节能效果显著。铁心截面设计为椭圆形可以有效降低变压器高度使得结构更紧凑，降低材料用量，铁心柱表面刷防锈漆防止铁心锈蚀，铁夹架采用巨型管表面喷塑。

线圈：低压线圈采用铜箔层式包封绕组引线出铜排，层间用耐高温专用层间绝缘.高压线圈采用玻璃丝包扁铜线或漆包圆铜线，玻璃丝纤维增强绝缘，环氧树脂真空浇注而成。

绝缘材料：主绝缘及层间绝缘均采用耐高温不能燃烧的干变专用绝缘材料，铁心与低压之间采用江苏瑞恩研制的专用材料，线圈风道采用玻璃纤维棒，夹架绝缘采用环氧布板，压块采用环氧树脂浇注而成的专用压块并垫有防震硅胶垫，可以有效降低噪声。

3、智能化技术，本系列干式变压器配有智能温控仪，具有故障报警、风机冷却系统，并安装温度控制箱，数字显示装置和超温跳闸等功能。多功能组合及智能化，从只具有单一变电功能的变压器，向带有强迫风冷、保护外壳、功率计量、封闭母线、各种低压侧向出线，计算机界面等多功能组合式变压器发展。提高了产品的智能化水平，满足了广大用户的高水平需求。

适用范围

该系列产品体积小、重量轻、可免维护、安装费用低，不需考虑排油池、防火消火设施，有很高的安全可靠性，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、地铁、试验室、车站、码头、机场等重要场所。

技术参数

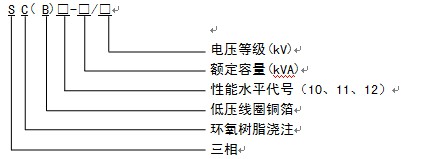

型号说明：

SC(B)10系列50～2500kVA 35kV级无励磁调压干式配电变压器技术参数
