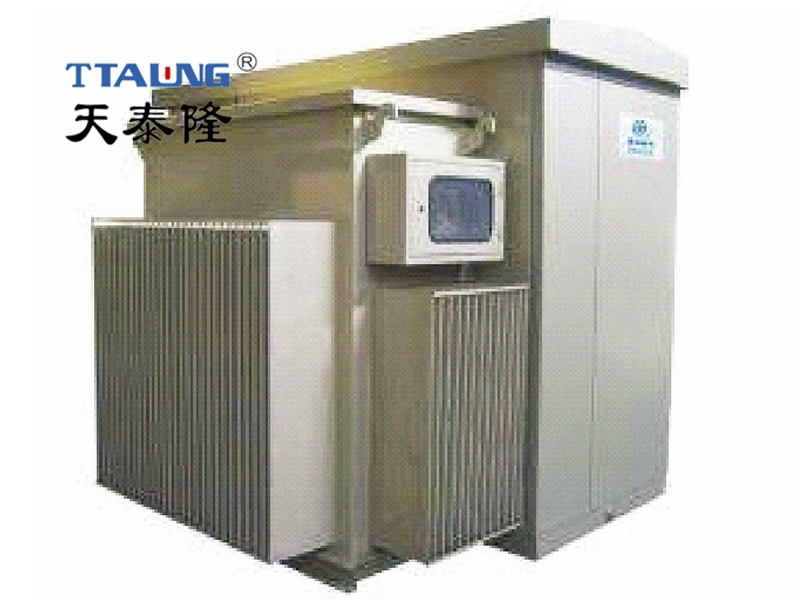

产品介绍

太阳能资源丰富、分布广泛，是21世纪**具发展潜力的可再生能源。随着全球能源短缺和环境污染等问题日益突出，太阳能光伏发电因其清洁、安全、便利、高效等特点，已成为世界各国普遍关注和重点发展的新兴产业。

我公司光伏发电箱式变电站产品是针对光伏发电的特殊性要求研发推出的新型升压设备，是集升压变压器、光伏限流熔断器、负荷开关、低压开关柜及相应辅助设备于一体的专用电力设备，它是将光伏发电组发出的低电压升高后，经高压电缆线路向上输出电能，是光伏发电系统的理想配套设备。

结构特点

方案一：美变结构

箱变结构分为变压器本体、高压室、低压室、检测室、开关操作室和熔断器室六个部分，可按“目

字型或“品字型排列。

高压侧采用终端型负荷开关加熔断器保护，熔断器为全范围限流型保护熔断器。

负荷开关和熔断器安装在变压器油箱内，利用变压器的绝缘油作为绝缘介质和散热介质，整体上具有结构紧致、散热性能好等优点。

高压侧出线采用高压干式套管支撑铜母线结构，可方便多根电缆线连接。低压侧出线可直接出线或按用户要求配置低压出线方案。

箱变门采用防风型铰链，箱体上所有的门向外开，开启角度不小于90度，并设有定位装置。门都有密封措施，装有门封条，具有缓冲功能，并装有门把手，暗闩能防雨、防堵、防锈和防破坏。

箱体为密封防盗结构，采用隐蔽式高强度螺栓及耐油腈橡胶垫圈密封箱盖，整个箱体无外漏可拆卸螺栓。

箱体采用不锈钢板制作，油漆为进口汽车漆，全部采用焗漆方式，防烟雾、防潮热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙，箱变具有合理的防护结构，防尘结构以及耐低温性能，能满足恶劣环境下正常安全运行要求。

方案二、华变结构

1、箱变分为高压室、低压室以及变压器三个部分，安装“目”字型排列。除变压器散热片和器身敞露在箱体外部，其余所有带电间隔均密封在独立的隔室内。各室内用隔板隔离成独立的间隔，并在箱体内设有下入孔，方便安装及维修。

2、箱体内外表面平整，无锈蚀、涂层脱落及磕碰损伤现象，涂料层牢固均匀，无明显反差反光。

3、箱体基座和所有外露金属件均进行防腐、防锈处理,并喷涂耐久的防护层。

4、箱体顶盖装设防雨的密封盖板和防雨檐,双层结构的箱体顶盖能防止热辐射。

5、箱变门的设计尺寸与所装用的设备尺寸相配合,箱变门采用内铰链,箱体上所有的门向外开,开启角度大于90°。

6、箱体釆用不锈钢板制作,油漆为进口汽车漆,全部釆用焗漆方式,防盐雾、防湿热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙,箱变具备合理的防护结构,防尘结构以及耐低温性能,能满足恶劣环境条件下正常安全运行要求。

方案三、欧变结构

1、箱变分为高压室，低压室以及变压器三个部分,按照“目”

字型排列。

2、光伏预装式变电站的变压器主要采用立体卷铁心干式变压器,性能符合低损耗节能型变压器要求。

3、箱体内外表面平整、无锈蚀,涂层脱落和磕碰损伤现象,涂料层牢固均匀,无明显反差反光。

4、箱体基座和所有外露金属件均进行防腐、防锈处理,并喷涂

耐久的防护层。

5、箱体顶盖装设防雨的密封盖板和防雨檐,双层结构的箱体顶

盖能防止热辐射。

6、箱变门的设计尺寸与所装用的设备尺寸相配合,箱变门采用

内铰链,箱体上所有的门向外开,开启角度大于90°。

7、箱体釆用不锈钢板制作,油漆为进口汽车漆,全部釆用焗漆方式,防盐雾、防湿热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙,箱变具备合理的防护结构,防尘结构以及耐低温性能,能满足恶劣环境条件下正常安全运行要求。

适用范围

适用于三相、50Hz、35kV级以下的电力系统中，是中小型变电站的主要变电设备，供工农业配电、动力和照明用。

技术参数

型号说明：

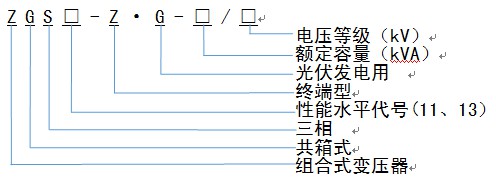

方案一：组合式变压器（美变结构）

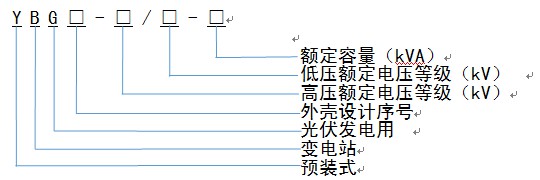

方案二：高压/低压预装式变电站（华变结构）
