产品介绍

随着我国国民经济的快速增长，供用电也随之快速发展。由于传统的预装式变电站的结构空间较小，散热效果不好，不能很好的提高变压器的运行效率，尤其是夏季，由于气温过高，导致变压器的负载系数严重下降，因此，除考虑箱变的综合自动化水平和应急电源系统外，更应该结合箱变的结构特点，提高变压器的运行能力。

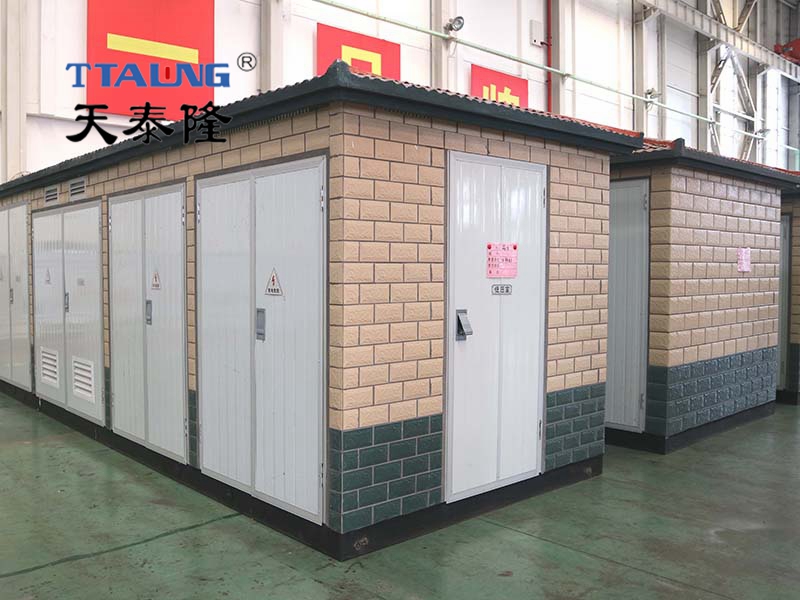

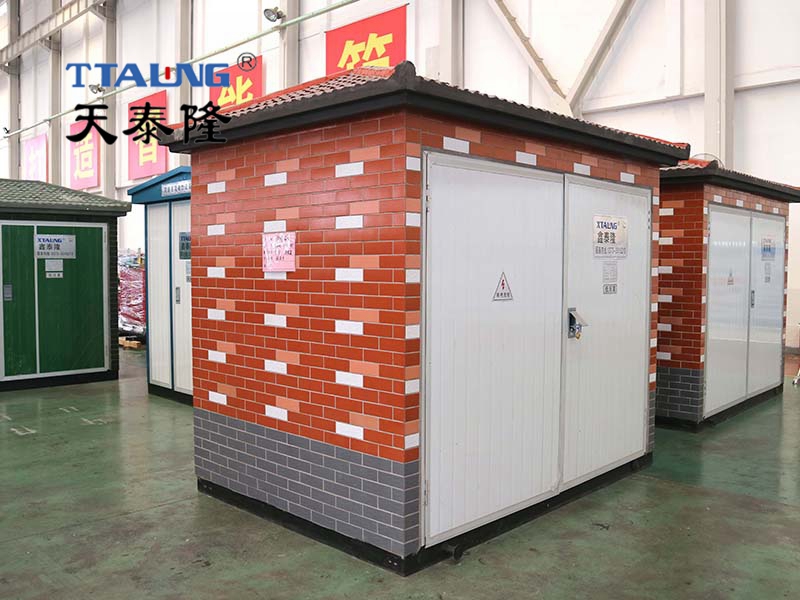

自动调温预装式变电站是将自动调温和壳体结构技术方面有效结合，并通过改善变压器室内温度，达到提高变压器实际运行能力的目的，利用过壳体专利技术采用自然气流、分布式多孔散热、引导式导流式热传导及无动力功耗原理进行箱变散热的创新型设计，使壳体、基础与设备合理排布，壳体对箱变的安全运行也起着非常重要的作用，通过元件的多少合理布置散热机构，设计出高性能、高强度、环保、防凝露的壳体，使箱变得到理想的运行环境，提高箱变的使用寿命。

产品技术特点

(1). 采用模块化制作，并通过车载实现移动，具有结构紧凑、运输方便、装备完善、灵活可靠和维护方便等特点

(2).外壳配置灵活，可以采用金属或非金属外壳；

(3).高压采用快速可靠的高压SF6负荷开关 — 熔断器组合电器；

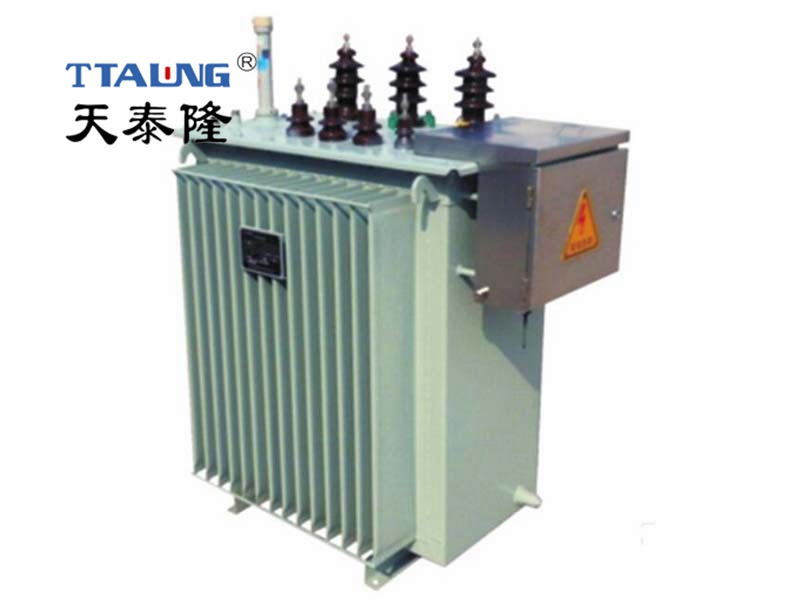

(4).变压器采用智能型调容、调压变压器可实现远程控制、自动精细补偿，自动调压及保护功能。

(5).低压采用DJ系列动态无功精细补偿装置，实现无功功率的动态补偿；

(6).智能化设计，满足配电自动化、箱变综合自动化和箱变状态检修的要求；

(7).箱变壳体采用自主专利技术生产，具有防风沙，防尘的能力，高效的散热设计。

产品结构特点

自动调温预装式变电站由高压配电装置，变压器及低压配电装置联接而成，分成多个功能隔室，即高压室、变压器室、低压室及多功能室等。高压室功能齐全，高压由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S11、S13、SBH15以及其它低损耗油浸变压器或干式变压器。低压室根据用户要求可采用面板、屏、或柜装式结构组成用户所需供电方案。有动力配电、照明配电、无功功率补偿、电能计量、应急供电系统等多种功能。采用自然通风方式，力求变压器**大负荷运行，高压室结构紧凑合理，并且有全面防误操作联锁功能，各室均有自动及照明装置，操作方便，使产品运行安全可靠，操作维护方便。

功能特点

采用高性能、高强度非金属壳体；环保、防凝雾、长寿命，同时，创新设计无动力风机顶口散热、导流槽的约束汇集气流与箱变基础上设置的通风窗形成自然导流气流通道，有效排除箱变电气设备的发热量，提高设备运行的可靠性与耐久性。

自动调温预装式变电站在技术上具有结构紧凑，成套性强、运行安全可靠、维护方便、造型美观，又具有耐腐蚀、隔热性能好等优点。在经济上具有占地面积小，移动方便，建站周期短，减少损耗等节能效果。

适用范围

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

技术参数

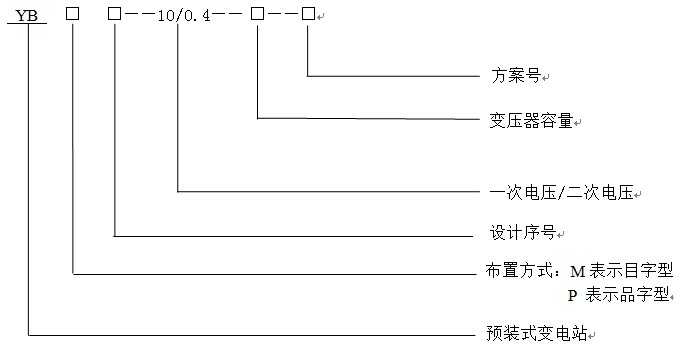

型号说明

正常使用环境条件

1、海拔高度≤1000m：

2、环境温度-25℃～+40℃；

3、空气相对湿度不超过90%（+25℃）；

4、风速不大于35m/s;

5、地震水平加速≤0.4m/s²，垂直加速度≤0.2m/s²

6、产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于3°。

技术性能
