产品介绍

户外配电设备目前采用的金属箱体大多存在两大问题，一是油漆层剥落导致箱体锈蚀；二是由于环境温度变化造成箱体内电器设备的表面凝露。

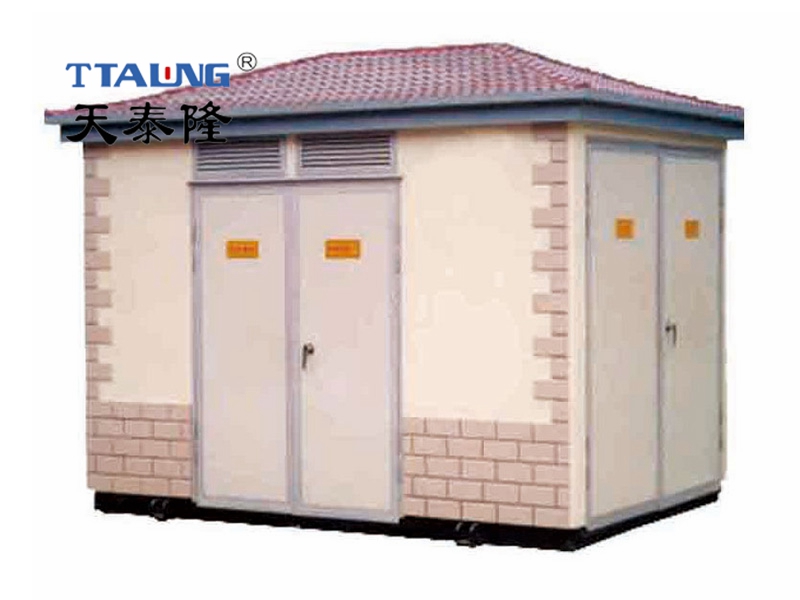

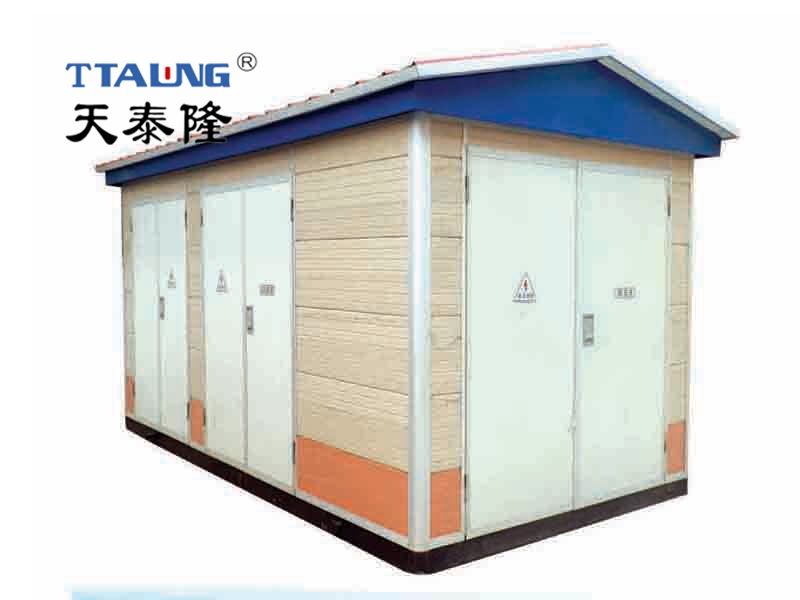

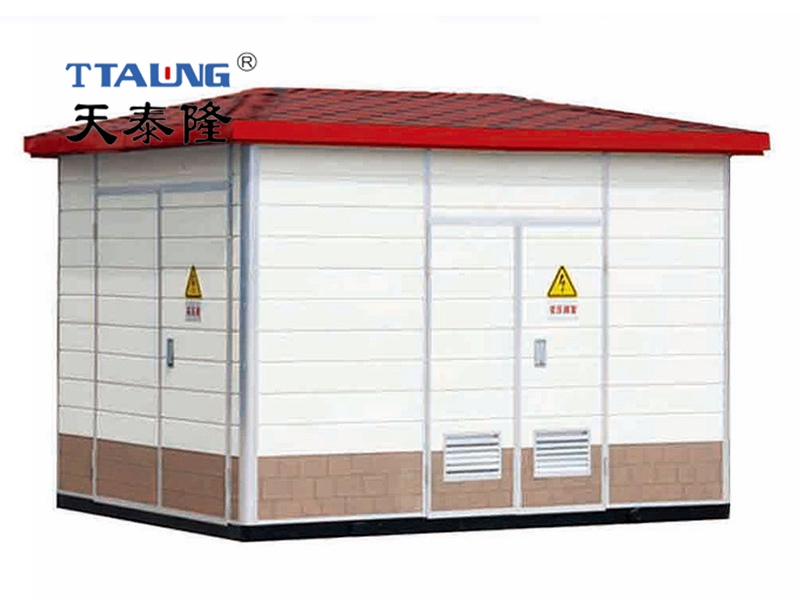

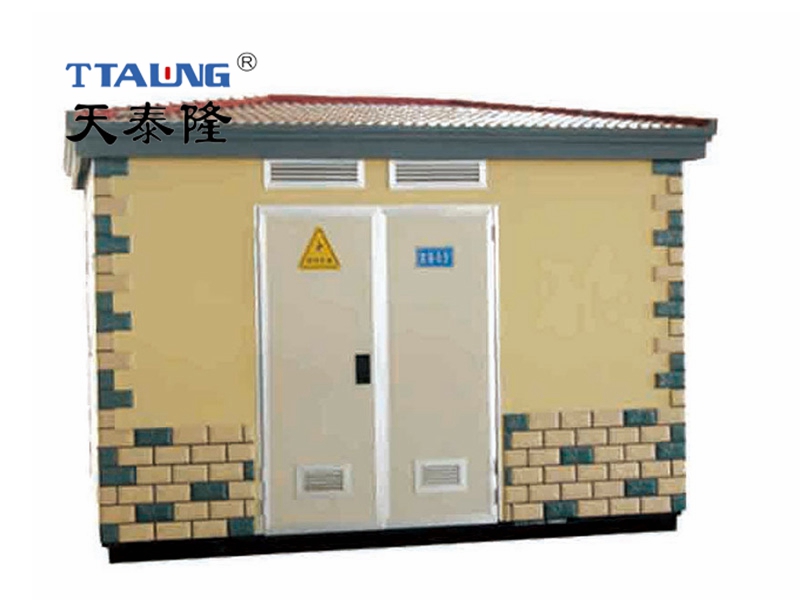

预装式变电站壳体是玻璃纤维增强型水泥箱体以水泥和玻璃纤维为主要原料，用玻璃纤维替代钢筋的作用，使玻璃纤维增强型水泥达到类似于钢筋水泥的性能，但重量和厚度远低于钢筋水泥，并能够抗紫外线辐射、机械强度高、隔热、防潮、阻燃、防冻、耐腐蚀、抗冲击，不仅解决了金属箱体存在的上述问题，而且避免了金属箱体生产过程中由于表面化学处理和喷漆所带来的环境污染。这种箱体容易设计和制作出丰富的造型和图案，便于与环境相协调，美化市容，被誉为景观型设备。

更重要的是，采用自然气流、分布式多孔散热、引导式导流式热传导及无动力功耗原理进行箱变散热的创新型设计，使壳体、基础与设备合理排布，壳体对箱变的安全运行也起着非常重要的作用，通过元件的多少合理布置散热机构，设计出高性能、高强度、环保、防凝露的壳体，使箱变得到理想的运行环境，提高箱变的使用寿命。

产品技术特点

外部结构设计：箱顶边缘延伸至箱壁之外形成箱檐，在箱壁上靠近箱檐的位置开设有上散热机构。在箱壁靠近箱底的位置和/或箱门下部设有下散热机构。下散热机构设有风帽，风帽的开口向下。

内部结构设计

1、散热器都置于变压器本体的一侧，并于本体分开置于网罩间内，变压器本体与配电室置于密封间内，与散热器的部分连接管路上装有阀门，其油箱制成“D”型，其散热器接在“/”侧边，“C”侧的侧面及盖板上紧贴一层绝热板。

2、密封间的箱体是由双层板和中间的空气夹层构成，夹层中的空气都与大气相通，其内层用金属板制成，并且是密封的，其外层用金属的或不透明的非金属板制成，在顶部的外层制成有如百页窗形或层叠的瓦板型，侧面和门都制成纵向扁筒形的双层结构，上下皆与大气相通，在上部通向大气的道口处设有可启闭的门，在内、外层板的外表面是反光的，外层的内表面是吸热的。

3、在密封间内装有干燥剂；在密封间箱体顶部内层板上，装有温控的水冷系统。在密封间内装有去湿系统是由变压器油温温度计、电磁阀门、蛇形管、集水托盘、水封、盘形箱顶、淋水孔、溢水槽、散热器和排水槽锁组成。利用基于重力加速度和热压共同作用下的自然通风原理设计整体结构的通风系统。

4、变压器和低压装置共同置于一室内,高压柜间设有检修通道,在变压器上方对应预装式变电站壳体顶部装设有无源机械漩涡流风机，用来为变压器、母线和低压装置散热；高压柜与变压器之间采用高压电缆连接，变压器与低压装置之间采用低压电缆或母线连接；低压装置的低压配电系统有母线单元、进线单元、馈线单元、联络单元和补偿单元；母线单元单独用金属板封闭，置于低压装置背面；进线单元、馈电单元、联络单元和补偿单元分别用金属板隔离和封闭，各单元之间采用模块化组合，形成封闭式组合单元结构，置于低压装置正面。

功能特点

预装式变电站壳体既美观、节能、操作简便、实用性强，又具有耐腐蚀、隔热性能好等优点，具有投资少、工期短、灵活便利、智能化程度高等特点。

预装式变电站壳体采用自主专利“一种户外自动调温变电站壳体”和“一种户外非金属变电站壳体”技术，散热系统由无动力风机、散热孔和散热槽等组成，解决了由于预装式变电内变压器室空间小，不易散热的问题，提高了使用效率。

预装式变电站壳体由箱底、箱顶、箱壁以及设于箱壁上的箱门组成，箱顶上设有散热机构；该散热机构为无动力风机、散热孔、散热槽。当散热结构为散热孔或散热槽时，优选在壳体内部散热机构对应的位置设置防尘和防雨装置。防尘、防雨装置采用现有常规的装置即可，定期清理灰尘和雨水。

预装式变电站壳体设计一种电力开关设备无动力散热装置，它由若干个弧形叶片、转轴和轴承座及支架组成转动灵活的球形涡轮头装在基座上构成，然后整体固定在设备或建筑物顶部，运用了空气动力学原理，有利于空气对流，排气畅通快速，无须电源，且无噪音，不需要维护。

适用范围

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。
