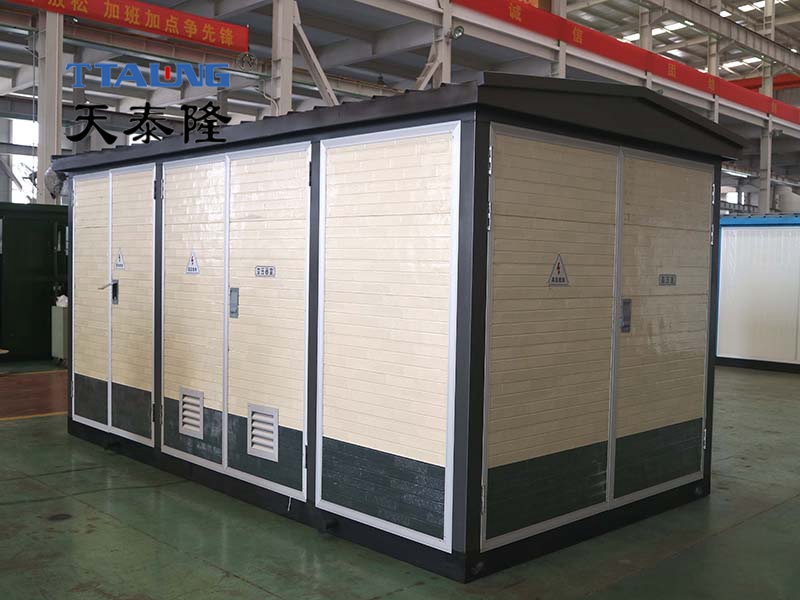

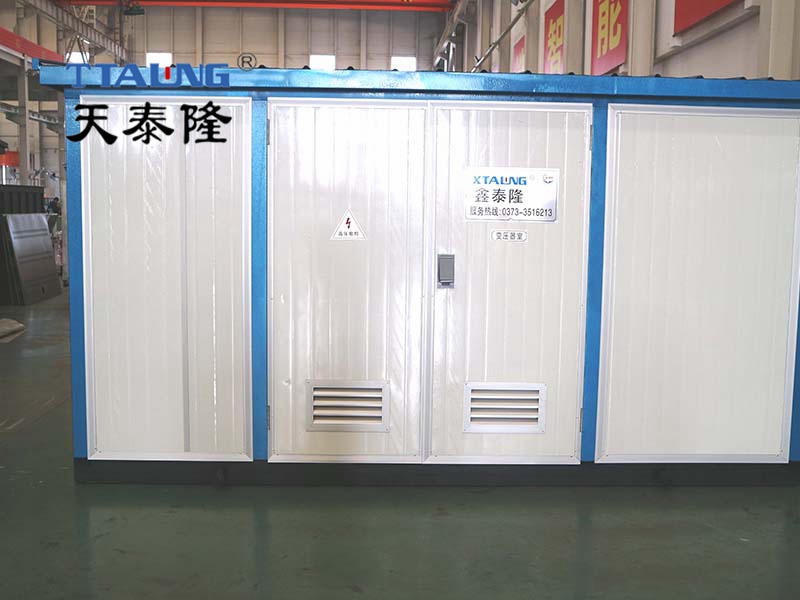

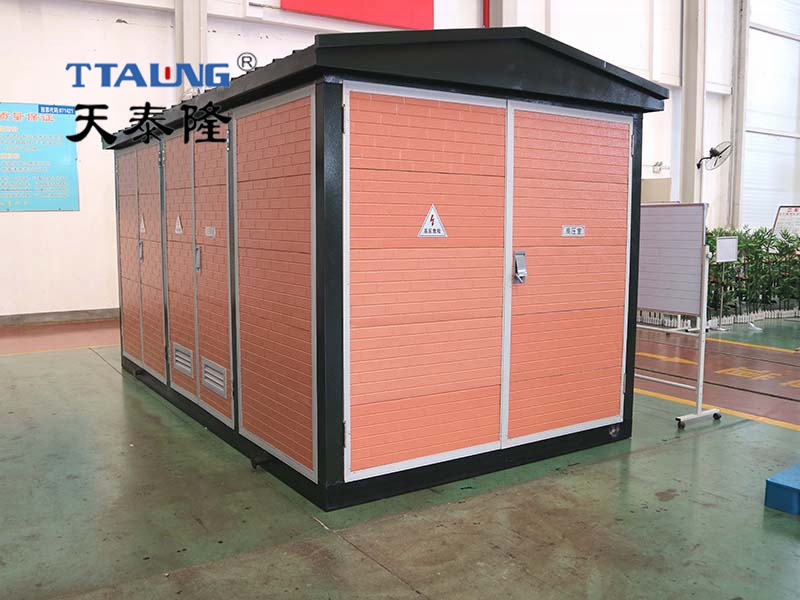

产品介绍

YB系列多功能智能型预装式变电站根据市场需求和**相关标准，一种集10KV高压开关设备（具有电动远传、远控装置）、电力变压器或特种变压器、低压智能开关设备（具有电动远传、远控装置）、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体，具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的成套配电设备。作为配电系统中接受、分配和计量电能之用。

多功能智能型预装式变电站是我公司根据结合市场需求和行业形势开发实施的，增加了由我公司自主研发成果，预装式变电站的关键技术，巧妙的将三项应急电源系统应用在箱变的设计生产上，并将三相应急电源系统、智能防窃电计量箱与多功能智能仪表、智能型断路器、静止无功补偿器、节能型变压器等元器件优化设计成一体，不但为用户提供了在箱变故障时消防、医院、电梯等重要场合的应急电源，还有效防止窃电和恶意欠款，通过智能控制系统对箱变进行“四遥”（遥测、遥讯、遥调、遥控）系统管理、远程监测预警、大数据用能分析等，是箱变中和自动化、智能化程度进一步提高。

多功能智能型预装式变电站不但满足了供用电要向节地、节电、紧凑、小型、无人值守的发展方向要求，而且很好地适应了当今社会信息化、网络化、智能化的发展，受到广大用户的青睐。

产品技术特点

(1). 采用模块化制作，并通过车载实现移动，具有结构紧凑、运输方便、装备完善、灵活可靠和维护方便等特点

(2).外壳配置灵活，可以采用金属或非金属外壳；

(3).高压采用快速可靠的高压SF6负荷开关 — 熔断器组合电器；

(4).变压器采用智能型调容、调压变压器可实现远程控制、自动精细补偿，自动调压及保护功能。

(5).低压采用DJ系列动态无功精细补偿装置，实现无功功率的动态补偿；

(6).智能化设计，满足配电自动化、箱变综合自动化和箱变状态检修的要求；

(7).箱变壳体采用自主专利技术生产，具有防风沙，防尘的能力，高效的散热设计。

功能特点

多功能智能型预装式变电站将应急电源、配网自动化控制、节能及景致方面有效结合，使多功能智能化预装式变电站，既美观、节能、操作简便、实用性强，又具有耐腐蚀、隔热性能好等优点，同时具有节省征地、土建、设备安装等方面的资金投入具有投资少、工期短、灵活便利、智能化程度高等特点。

远程可控

多功能智能型预装式变电站采用的智能型元件配置，标准的、开放型的现场总线技术，从而实现主站通过总线对开关、电网的远程测量、调节、控制、通迅；或采用智能控制仪对高低压侧进行本地或远程的测量、调节、控制、通迅。同时变压器内置高低压永磁真空开关，可实现无线远程停送电，解决了配电台区配电自动化的问题。

自动调容调压

自动调压功能，因用户或线路负荷不稳定引起电压波动时，变压器可以自动调节电压高低，提升供电质量，提高设备寿命，解决了配电网负荷峰谷时段电压合格率低的问题。

自动调容功能能够根据负荷大小自动调节容量，使变压器在负荷低谷期自动运行在小容量档，轻载时其空载损耗大大降低，小容量空载有功损耗小于大容量时的1/3，节能效果显著。

动态无功补偿

多功能智能型预装式变电站内采用无功动态补偿装置，该装置可根据系统实际无功需求和电容器组分组方式，采用瞬间无功理论，小波分析、动态测量计算、组合预判并合理动作，采用大功率晶阀管反并联组成的交流无触点开关或复合开关，对多级电容器组的快速过零投切，能够实现无触点、无涌流、无过渡投切，快速改变其无功出力，为电力系统提供动态无功功率。

应急电源

原来，箱变本身出现故障时，必须切断自身电源，方可维修。如果自身电源被切断，就无法为箱变提供检修照明、检修动力等。这时，许多重要场所，如医院、消防、电梯等，无法正常运行，虽然用户可以为其配备双电源或发电机等措施，但双电源送电时不便，对低压侧进行维修而发电机起动时间较长，也不利于维修。因此设计开发独特的应急电源系统是提高变电站供电可靠性、自动化水平，达到完全无人值守需要解决的**要问题。

三相应急电源。采用IGBT技术及脉宽调制PWM技术具有远程控制功能，将三相电源，通过充电器，对电池组件进行充电，然后经逆变器变压输出，再经过电气机械互锁输出，供应急负载用。主要应用在0.4KV至10KV配电网络中，**大容量2.2KW至500KW，应急事件为30分钟至180分钟。

智能防窃电计量箱

计量单元配置具有无线遥控开启门及远程监控计量状态FQDJ防窃电计量箱。将计量箱门锁内置彻底杜绝了计量门锁外置的传统方式，真正达到防窃电的目的。

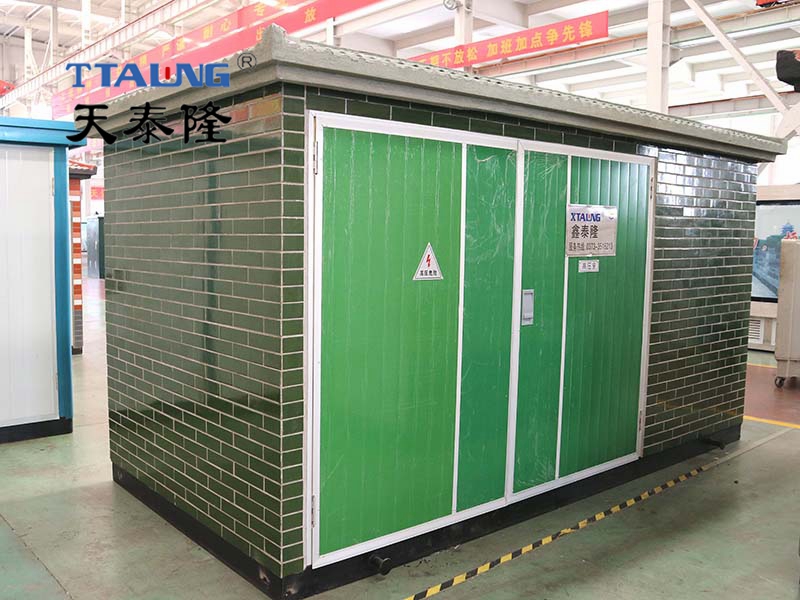

环保箱体

户外配电设备目前采用的金属箱体大多存在两大问题，一是油漆层剥落导致箱体锈蚀；二是由于环境温度变化造成箱体内电器设备的表面凝露。

玻璃纤维增强型水泥箱体以水泥和玻璃纤维为主要原料，用玻璃纤维替代钢筋的作用，使玻璃纤维增强型水泥达到类似于钢筋水泥的性能，但重量和厚度远低于钢筋水泥，并能够抗紫外线辐射、机械强度高、隔热、防潮、阻燃、防冻、耐腐蚀、抗冲击，不仅解决了金属箱体存在的上述问题，而且避免了金属箱体生产过程中由于表面化学处理和喷漆所带来的环境污染。这种箱体容易设计和制作出丰富的造型和图案，便于与环境相协调，美化市容，被誉为景观型设备。更重要的是，采用自然气流、分布式多孔散热、引导式导流式热传导及无动力功耗原理进行箱变散热的创新型设计，使壳体、基础与设备合理排布，壳体对箱变的安全运行也起着非常重要的作用，通过元件的多少合理布置散热机构，设计出高性能、高强度、环保、防凝露的壳体，使箱变得到理想的运行环境，提高箱变的使用寿命，

配电侧监测预警系统实现监测、预警和远程“四遥”

配电侧监测预警系统集监视、测量、控制和通信等多种功能于一体的智能型监测预警系统，是一种开放式、网络化、单元化、可扩展性好的智能配电系统。在配网自动化中，可以完成故障区段自动定位、故障预警、电能分析、视频监控等功能，

适用范围

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

技术参数

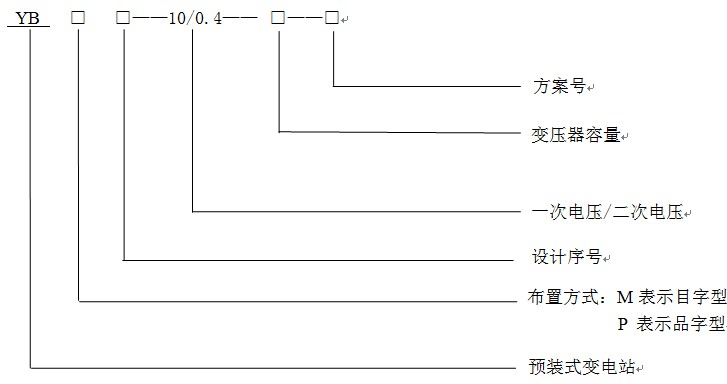

型号说明

正常使用环境条件

1、海拔高度≤1000m：

2、环境温度-25℃～+40℃；

3、空气相对湿度不超过90%（+25℃）；

4、风速不大于35m/s;

5、地震水平加速≤0.4m/s²，垂直加速度≤0.2m/s²

6、产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于3°。

技术性能
