产品介绍

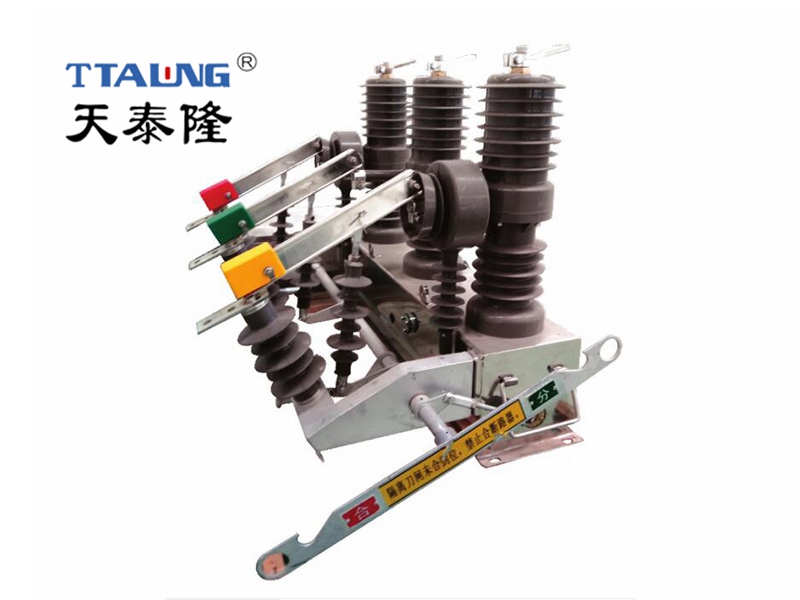

ZW□-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。可配置隔离刀闸，具备明显断开点，维护方便、安全。

本产品符合以下标准及规范：

                      GB1984  《交流高压断路器》

                      GB11022《高压开关设备通用技术条件》

                      GB311.1《高压输变电设备的绝缘配合》

                      DL/T593  《高压开关设备的共用订货技术条件》

                      DL/T402  《交流高压断路器订货技术条件》

产品技术特点

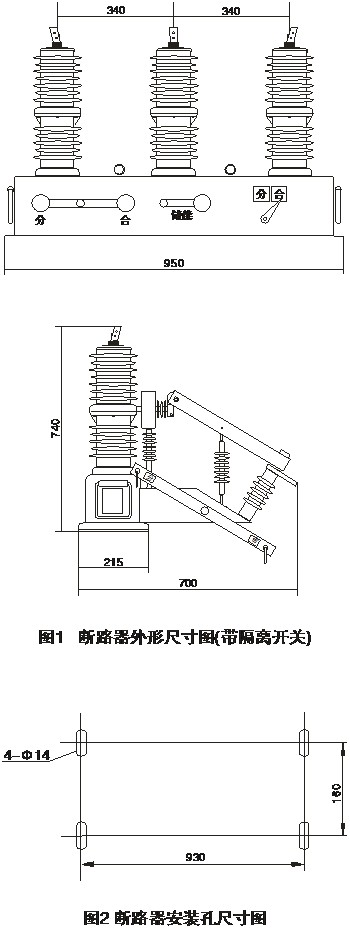

a、断路器由三相支柱和操作机构箱组成，结构简单明了。三相支柱采用进口环氧树脂固体绝缘，具有耐高、低温、耐紫外线、耐老化等优点。断路器外形尺寸图及安装孔尺寸见附图1和图2。

b、装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。

c、采用小 型化弹簧操动机构，分合闸能耗低，机构传动输出采用主轴滑动方式，无扭力损耗，分合闸传动件少，可靠性高。

d、 断路器采用全封闭结构，密闭性能好，有防潮、防凝露性能，适应于高、低温潮湿地区使用。

e、 断路器的合、分闸可手动或电动操作，亦可遥控。

f、操作机构新颖、简单、动作可靠，体积小、机构寿命可达10000次。

g、 断路器装设电流互感器，可选择二相或三相CT，电流互感器**多有3组变比。

h、进出线及金属连接件均采用铝合金材料，耐腐蚀。

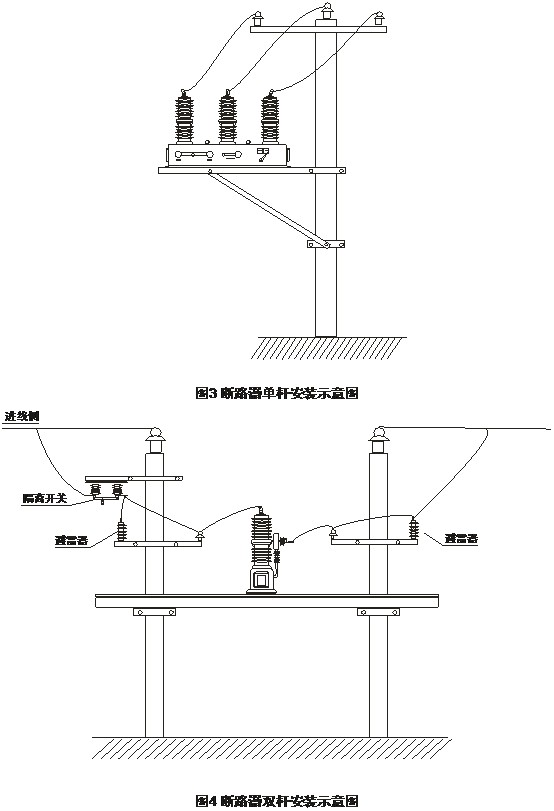

j、断路器的安装方式可采用单杆安装或双杆安装方式。断路器安装示意图见附图3和图4。

适用范围

ZW□-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。

技术参数

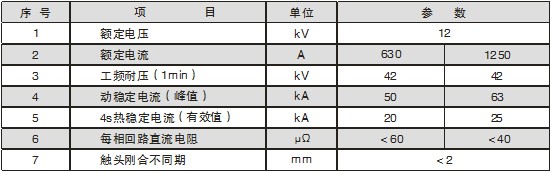

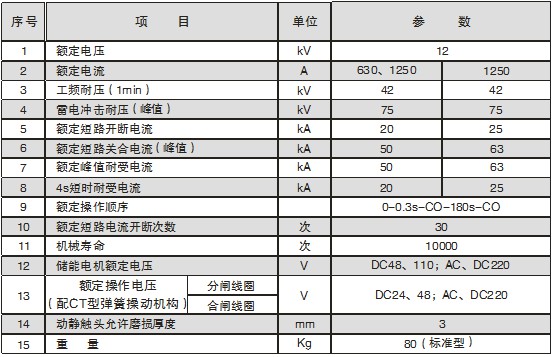

断路器的主要技术参数

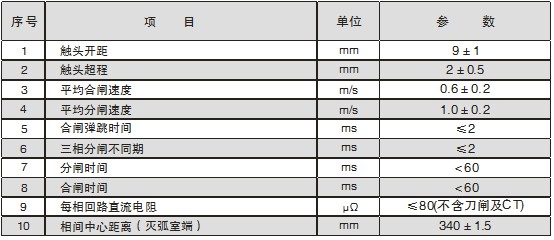

断路器的主要机械参数

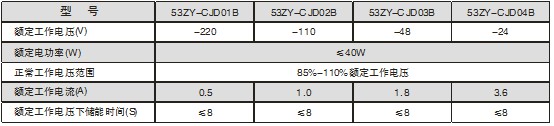

储能电机主要技术参数

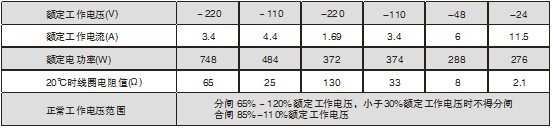

合闸/分闸电磁铁主要技术参数

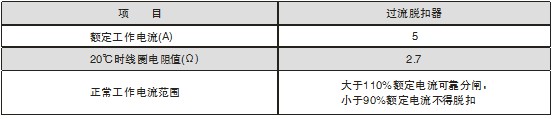

过电流脱扣电磁铁主要技术参数

隔离开关主要技术参数
