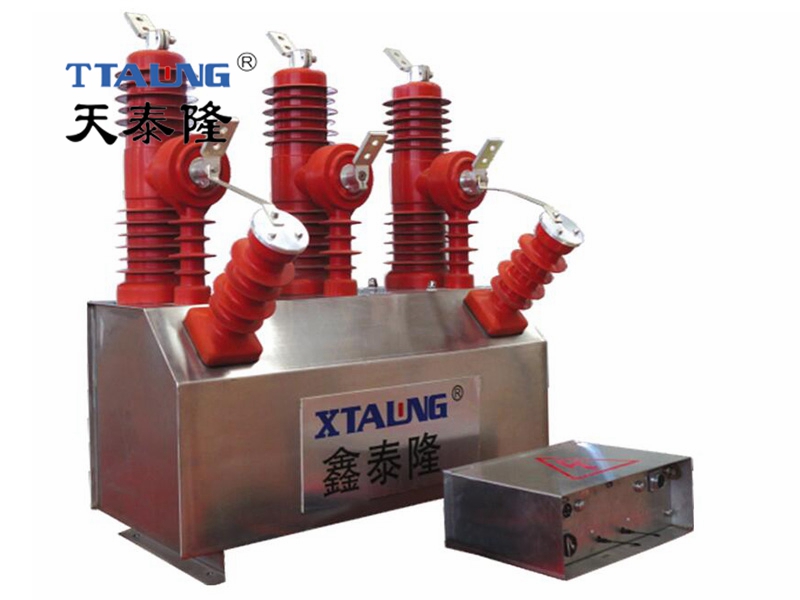

产品介绍

永磁真空断路器智能控制是指将微机技术和断路器的控制有效地结合在一起，具有更强更灵活的逻辑判断分析能力。

由于配有永磁机构的断路器分闸或合闸特性只与线圈参数有关，同时控制电参数也是可能的并容易实现，因此永磁机构的分合闸特性可以通过微机系统来控制，从而可以实现真空断路器的智能控制，检测动铁心的运动位置和线圈电流、瞬时通电时间等参数，并可以实现自检测功能。同时，可以通过拨码开关输入进行功能的设置和参数的整定。

产品技术特点

自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。

自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。

快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则将信息报送到电力管理中心。

监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。

远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器分闸。

适用范围

本产品采用了独特设计的永磁机构和高可靠性的智能控制器构成。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

技术参数

主要技术参数

（1 ）额定电压                  12 kV

（2） 1min工频干 试             42/48(断口) kV

               湿 试             34 kV

（3）雷电冲击耐压(峰值)          75/85(断口) kV

（4）额定电流                    630/1250 （A）

（5）额定短路开断电流            20（ kA）

（6）额定操作顺序(弹簧操作机构)  分-0.3s-合分-6s-合分-6s-合分-6s-合分

（7）额定短路开断电流次数        30次

（8）额定短路关合电流(峰值)      50kA

（9）额定峰值耐受电流            50kA

（10）额定短时耐受电流           20 kA

（11）机械寿命                   10000次

（12）额定操作电压及辅助回路额定电压   AC220 V

技术参数

电源

•额定工作电源AC220V

•电源标称电压容差-20%～+20%

•功耗≤5W

•额定频率50Hz

额定值

•电流互感器5A或1A，功耗<1.0VA/相

•电压互感器220V，功耗<0.5VA/相

•频率50Hz

测量范围及精度

•保护电流0.10～99.99A≤±3.0℅

•零序电流0.010～9.999A≤±0.5℅

•主通信口提供1路RS232接口（9600bps）

工作环境

•运行温度-25oC～+70oC

•存储温度-40oC～+70oC

•湿度5%～100%包括凝露

•整机重量≤5kg

•外壳防护等级≥IP65

•平均无故障时间≥50,000h
