产品介绍

在电力系统中的变电所或直接在电能用户变电所装设无功功率电源，以改变电力系统中无功功率的流动，从而提高电力系统的电压水平，减小网络损耗和改善电力系统的动态性能，这种技术措施称为无功功率补偿。无功功率指的是交流电路中，电压U与电流I存在一相角差时，电流流过容性电抗(XC)或感性电抗(XL)时所形成的功率分量。

电力系统中实现无功率补偿的传统方式是并联电力电容器。整流设备、变频器、UPS、电梯、空调等线性负载的广泛使用，产生了大量的谐波电流，并注入到电脑中。谐波污染较大的系统中，单纯并联电容器组的无功补偿方式是不可以使用的。因为，单纯并联电容器对谐波有放大作用，易发生串联或并联谐振，致使电压及电流的畸变更加严重。另一个原因是谐波电流叠加在电容器基波电流上，使电容器的电流增大造成温升高，缩短使用寿命，甚至永久损坏。

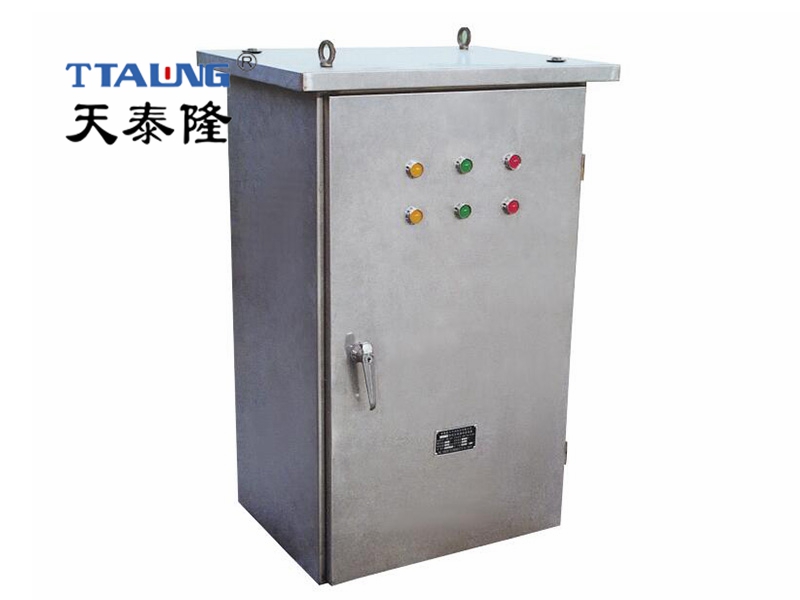

XJ□-W型无功功率动态补偿装置专门针对上述情况而特别设计，采用电容器串联电抗器的方法，使该回路的调谐频率低于网络产生的**低层次谐波频率。这样，使该装置在工频时呈容性，改善功率因数；在谐波频率时呈感性，防止谐波放大，避免谐振的发生。

产品技术特点

在电子供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到**大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。无功补偿可以收到下列的效益：

①提高用户的功率因数，从而提高供电设备的利用率；。

②减少电力网络的有功损耗。

③合理地控制电力系统的无功功率流动，从而提高电力系统的电压水平，改善电能质量，提高了电力系统的抗干扰能力。

④在动态的无功补偿装置上，配置适当的调节器，可以改善电力系统的动态性能，提高输电线的输送能力和稳定性。

⑤装设静止无功补偿器(SVS)还能改善电网的电压波形，减小谐波分量和解决负序电流问题。对电容器、电缆、电机、变压器等，还能避免高次谐波引起的附加电能损失和局部过热。

适用范围

适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
