产品介绍

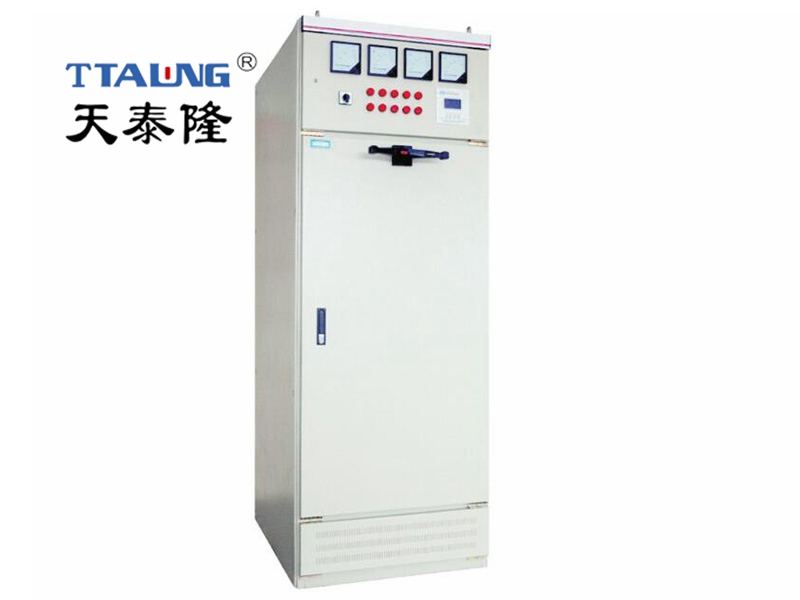

低压动态无功补偿装置是一种补偿装置，在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。它采用了一系列国内**的技术和**新的元器件，集无功补偿与电网监测于一体，不但可以补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等运行数据，可完成对整个低压配电线路的监测、分析处理、报表输出等综合管理，为低压配电线路的科学管理提供**手数据。

产品技术特点

1、控制物理量为无功功率；2、在国内**家采用智能低压电子复合开关作开关元件，彻底解决了电容投入时的浪涌电流问题，无触头烧损之虑，无需散热，更不会产生谐波注入，安全可靠性高；3、具有完善的过压、欠压、缺相、谐波等保护措施。

电力智慧云平台能实时监测配电变压器的运行状态，整点记录变压器三相电压、电流、功率因数、有功、无功等数据；能记录各种状态量的**大、**小值和出现的时间、停送电次数和时间，能保存多天的记录数据，通过专用抄表机每月抄取监测仪记录的数据。配合后台管理软件能综合分析供电质量、统计供电可靠性、电压合格率、负荷率等指标，也有助于线损的计算分析。管理软件人机界面友好，能显示各种数据列表、绘制曲线图、打印输出各种分析统计报表。为判断配电变压器是超负荷运行、还是欠负荷运行、三相负荷是否平衡提供真实的科学依据，为计算供电可靠性、供电质量、低压网损等提供了**基本的资料。为配电网的改造、设备的增容提供了可靠的数据。

电力智慧云平台是电力部门提高管理水平、保障供电质量、提高配电网运行效益的有力工具。为供电部门调查设备运行状况，制定安全经济的运行，制定安全经济的运行方案以及设备增容等提供较为完整的**手资料，是配电、用电管理自动化必要的设备。

技术参数

1． 额定电压：0.23kV / 0.4kV；额定频率：50Hz。

2． 额定补偿容量： 30、45、60、75、90、105、120kvar。

3． 额定电流： 43A、65A、87A、109A、131A、142A、174A 。

4． 补偿方式：分相补偿、三相补偿或分相+三相混合补偿。

5． 投切方式：编码投切、等容投切或随意编码。

6． 保护方式：具备过压、欠压、缺相、谐波超限、过载、断路等保护功能。

7． 控制物理量：采用无功功率，功率因数和电压作为校核条件。

8． 灵敏度： < 100mA。

9． 测量准确度：电压、电流0.5级，功率因数、无功功率、有功功率1.0级。

10． 平均无故障时间：MTBF≥40000小时。

11． 介电强度：主回路相间及对地2500V，历时1min；辅助回路对地2000V，1min。

适用范围

适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的频率50Hz电压0.4kV城市配网的无功功率自动补偿的配电系统。
