产品介绍

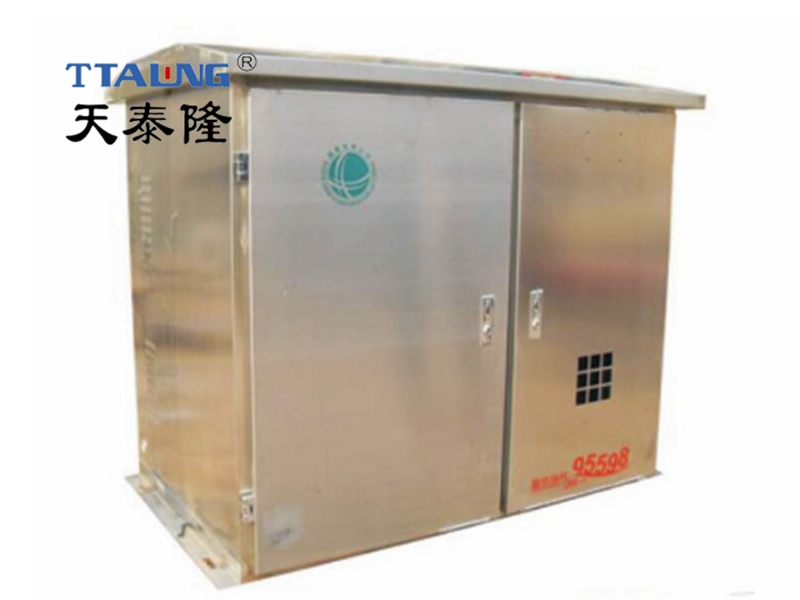

JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。

JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

产品技术特点

JP系列户外综合配电箱,可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案，具体方案号如下：

01——配电+补偿+计量   02——配电+补偿    03——配电+计量     04——补偿+计量         05——配电              06——计量         07——补偿

主要性能

1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。

2、保护功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能

3、自动运行功能：停电推出、送电后延时10s自动恢复

4、可提高电网功率因数达到0.95以上

技术参数

1、额定电压：400V

2、额定频率：50Hz

3、配用变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA ）

4、电容分组：一般分2、3、4、5级，如用户有特殊要求，按用户要求配置。

5、馈电回路：一般分2路,每路按所配变压器总容量的80%～100%配置,如用户有特殊要求,按用户要求。

6、补偿方式：循环投切，编码投切，模糊控制自动投切。

7、控制物理量：无功功率或无功电流

8、**快响应时间：≤20ms。

适用范围

适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中。
