产品介绍

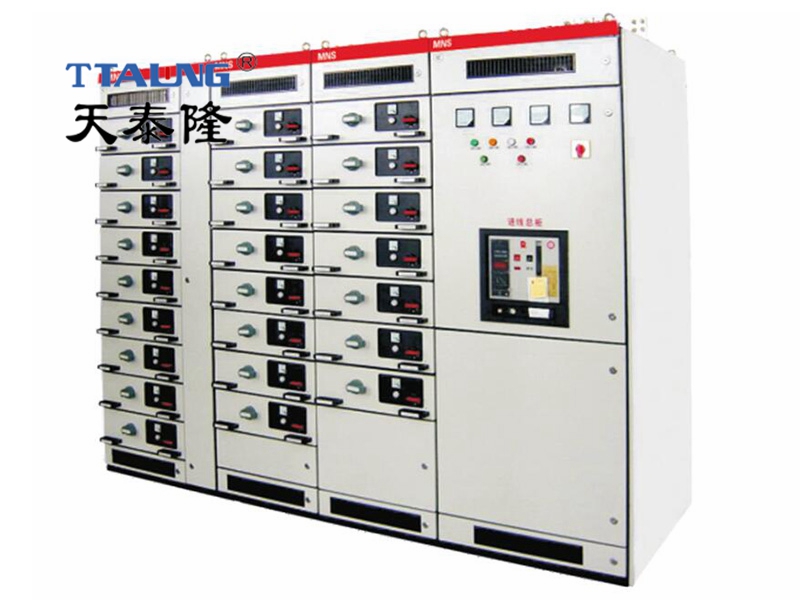

MNS低压抽出式开关柜设计紧凑，结构通用性强，组装灵活，采用标准模块设计，是一种安全、经济、合理、可靠的新型低压抽出式开关柜。产品具有分断能力高，动热稳定性好，电气方案灵活、保护等级高等特点。本装置符合iec439，vde660第5部分和gb7251-87《低压成套开关设备》**标准。zbk36001-89《低压抽出式成套开关设备》专业标准。

产品技术特点

本抽出式开关柜为近期开发新产品。其技术水平达到九十年代国际**水平。

设计紧凑：以较小空间能容纳较多的功能单元。

结构通用性强，组装灵活：以25mm为模数的c型型材能满足各种结构形式、防护等级及使用环境的要求。

采用标准模块设计：分别可组装保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组件可以组成不同方案的框架结构和抽屉单元。

安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

技术性能高：主要参数达到当代国际技术水平。

压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。

装配方便：不需要特殊复杂工具。

适用范围

适用于交流50-60hz, 额定工作电压660V（690V）以下的系统，用于发电、输电、配电、电能转换和电能消耗的控制，本装置广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

技术参数

电气性能

1．额定绝缘电压 660v

2．额定工作电压 380v，660v

3．主母线**大工作电流 5500a(1p00) 4700a(1p30)

4．主母线短时(is)耐受电流 100ka（有效值)

5．主母线短时峰值电流 250ka（**大值)

6．配电母线(垂直母线)**大工作电流 1000a

7．配电母线(垂直母线)短时峰值电流

　　　标准型　　　　90ka（**大值)

　　　加强型　　　　130ka（**大值)

防护参数：

符合IEC529 DIN40050标准

IP30对大于φ2.5mm固体防护

IP40对大于φ1.0mm固体防护

IP54对尘埃和任意方向喷溅作防护
