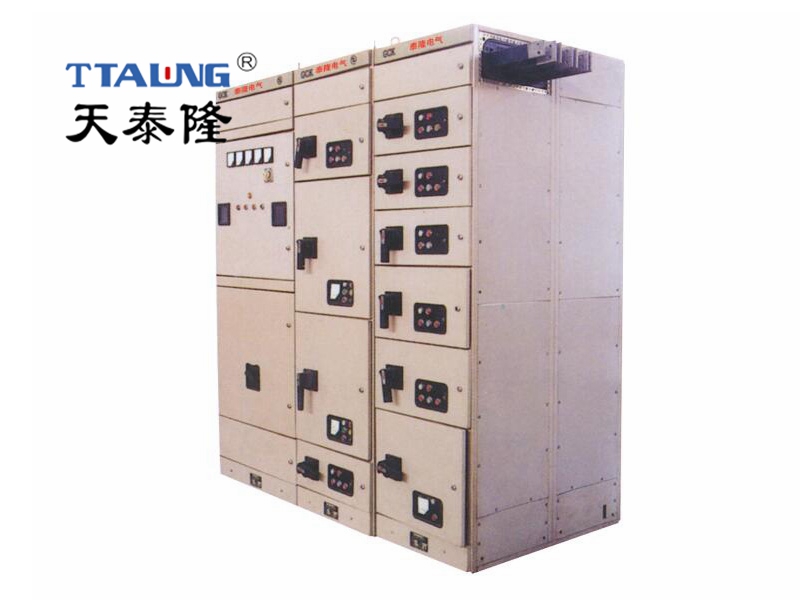

产品介绍

柜体分为母线区、垂直母线区、电缆区和设备安装区等四个相互隔离的区域。功能单元在设备区等四个相互隔离的区域。

产品技术特点

功能单元在设备区内安装在各自的小室内，当任何一个功能单元发生事故时，即可迅速切断（或更换备用功能单元），不影响其他功能单元的正常工作，防止事故扩大。

设置有完善可靠的接地系统和保护电路。

所有功能单元均能按规定的性能分断短路电流。进线单元具有三段保护特性。可以保证供电的可靠性和设备与系统的安全。

适用范围

GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

技术参数

额定绝缘电压：交流660V，交流1000V

额定工作电压：交流 380 V ，交流660 V

额定频率：50Hz

馈电电路**大电流：3150A

抽屉回路**大电流：3150A

控制电机**大容量：320KW

水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA

水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA

垂直母线峰值耐受电流(0.1S）：63 KA、105 KA

垂直母线短时耐受电流（1S）：30 KA、50 KA

额定工频耐受电压（1min）：2500V

二次工频耐受电压（1min）：2500V

防护等级：IP30、IP40

外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200
